令和4年度上期午前 第二種電気工事士 学科 問42 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

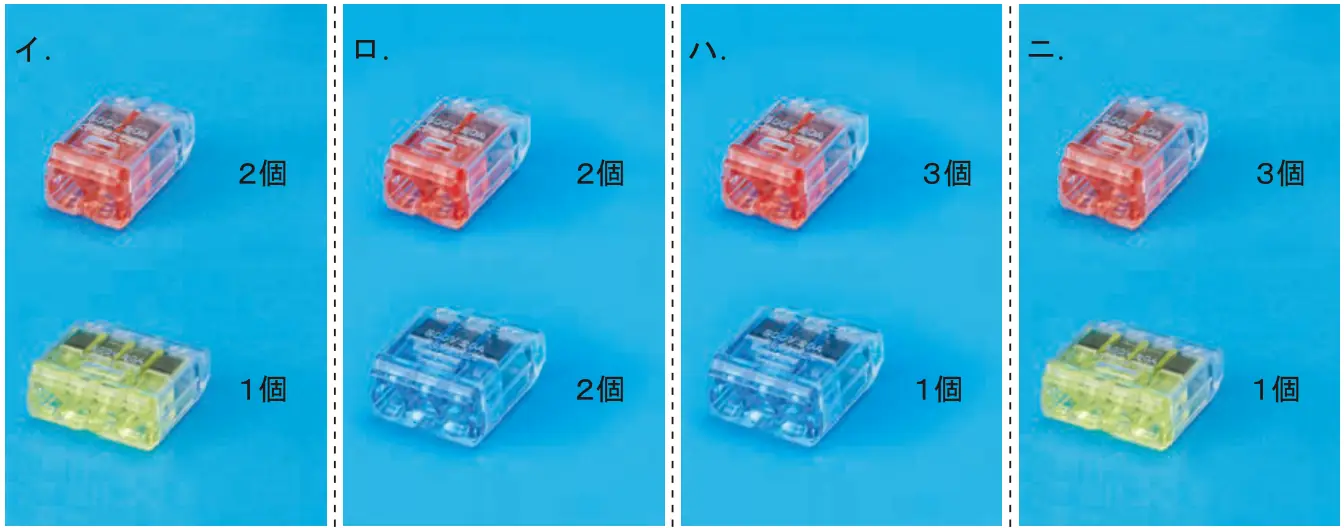

⑫で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ニ
要点⑫は接地側線4本の接続に4本用、他は2本用3個
解説
⑫の接続は、電源（ⓒ）・イの電灯・ロの電灯・①（ハ用）の接地側線4本で4本用1個、非接地側線（電源と点滅器への共通線）2本、イの帰り線と電灯、ロの帰り線と電灯がそれぞれ2本で2本用3個。ニ（2本用3個、4本用1個）が正しい。
- イ：2本用が2個では不足する。
- ロ、ハ：3本用では接地側線4本の接続ができない。
