令和7年度上期 第二種電気工事士 学科 問48 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤，分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

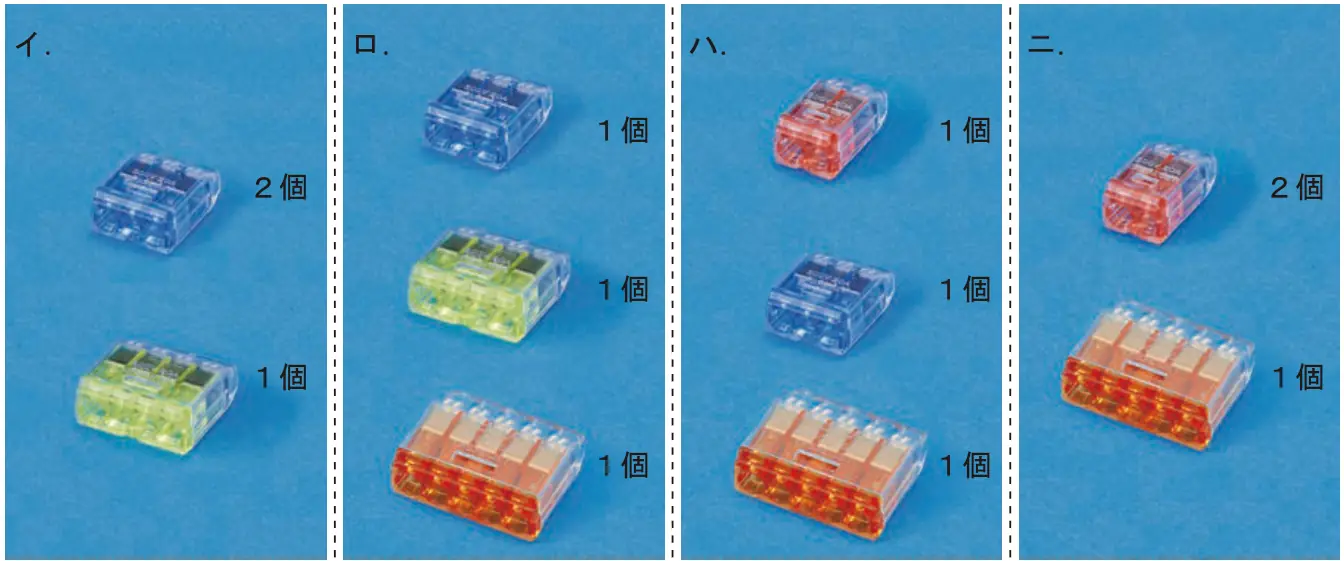

⑱で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ロ
要点差込形コネクタは接続する電線の本数に合った極数を選ぶ
解説
⑱のボックスには、電源（⑨の2本）、スイッチイ、照明イ3台、コンセントがつながる。
- 非接地側：電源＋スイッチ＋コンセント＝3本→3本用
- 接地側：電源＋照明3台＋コンセント＝5本→5本用
- 帰り線：スイッチ＋照明3台＝4本→4本用
よって3本用・4本用・5本用が各1個のロが正しい。イ・ハ・ニは本数に合う組合せにならない。
