令和6年度上期 第二種電気工事士 学科 問41 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．電灯分電盤及び動力分電盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

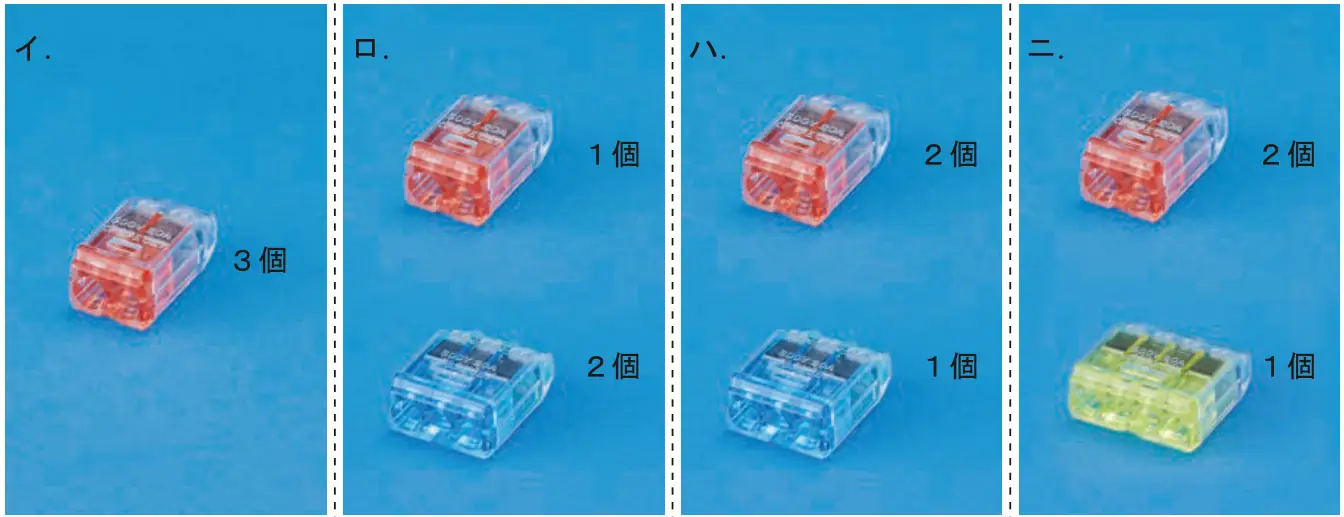

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
答えを見る
正解 ロ
要点⑪は接地側3本・非接地側3本・返り線2本の接続になる
解説
⑪には電源、スイッチ（カ）、照明（カ）、コンセントへのケーブルが集まる。接地側は電源・照明・コンセントで3本、非接地側は電源・スイッチ・コンセントで3本、スイッチから照明への返り線は2本。よって2本用1個、3本用2個のロ。
- イ：2本用3個では3本接続ができない。
- ハ：2本用2個・3本用1個では接続が足りない。
- ニ：4本用を使う箇所はない。
