令和4年度下期午後 第二種電気工事士 学科 問41 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

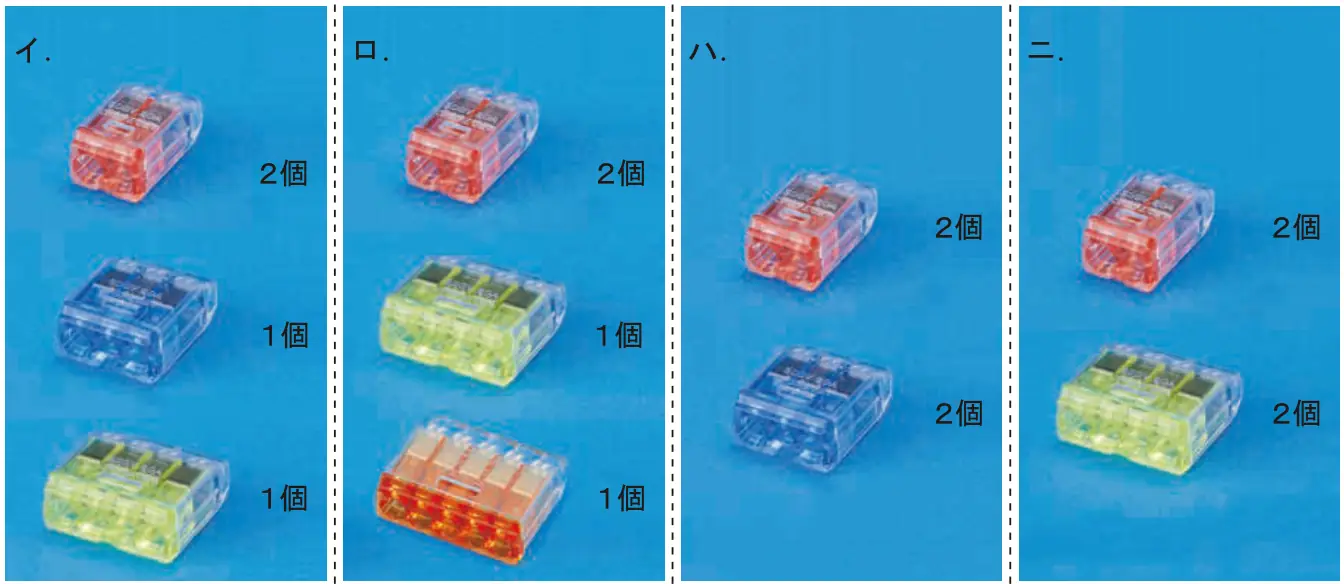

- イ2本用 2個，3本用 1個，4本用 1個
- ロ2本用 2個，4本用 1個，5本用 1個
- ハ2本用 2個，3本用 2個
- ニ2本用 2個，4本用 2個
答えを見る
正解 ロ2本用 2個，4本用 1個，5本用 1個
要点ボックス内の接続は電線本数ごとに2本用～5本用コネクタを選ぶ
解説
⑪のボックスには電源（ⓚ回路）、外灯ニ、DLヌ、⑮のスイッチ（確認表示灯付）、ヌのスイッチ、右側のボックスへのケーブルが入る。複線図を描くと、
- 接地側（白）：電源・ニ・ヌ・確認表示灯・右ボックスの5本 → 5本用1個
- 非接地側（黒）：電源・⑮スイッチ・ヌのスイッチ・右ボックスの4本 → 4本用1個
- ニとヌの帰り線：各2本 → 2本用2個
となり、ロが正しい。
イ・ハ・ニは本数の組合せが合わず誤り。
