令和5年度下期午後 第二種電気工事士 学科 問46 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

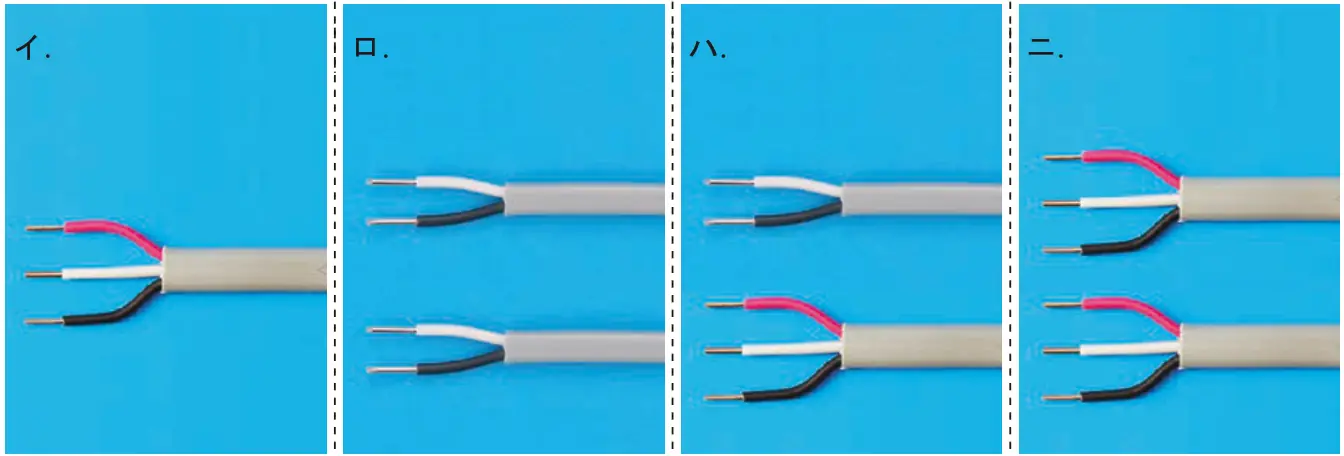

⑯で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。
答えを見る
正解 ロ
要点3路スイッチの渡り線2本と電源2本が通れば2心ケーブル2本
解説
正答はロです。⑯は⑬（電源側、右の3路スイッチ）と⑰（左の3路スイッチ、照明ア、自動点滅器、換気扇）を結ぶ部分です。
- 接地側・非接地側：⑰側の負荷の電源に2本
- 3路スイッチ間の渡り線（1・3）：2本
合計4本なので、VVF2心ケーブル2本が必要です。
イ：3心1本では3本しかなく不足するので誤り。
ハ・ニ：5心・6心となり最少ではないので誤り。
