平成24年度秋期 ITパスポート 問2 解説

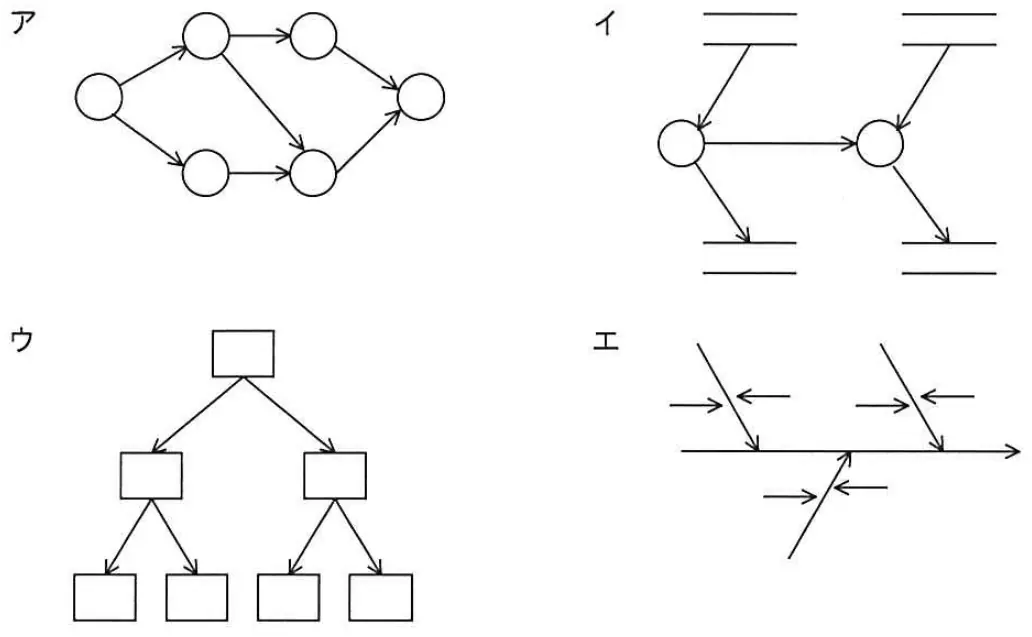

業務プロセスのモデリングに用いられるDFDの記述例として，適切なものはどれか。
答えを見る
正解 イ
要点DFDはプロセス（○）・データストア（二重線）・データフロー（→）で描く
解説
イが正しい。DFDはデータの流れに着目した図で，処理（プロセス）を○，データストア（ファイル）を二重線，データの流れを矢印で表します。イはデータストアから読み込んで処理し，別のデータストアに書き出す流れになっており，DFDの記法に合っています。
ア：○と矢印だけのネットワーク図で，アローダイアグラム（またはグラフ）に近い形なので誤り。
ウ：上位から下位へ枝分かれする階層図（木構造）なので誤り。
エ：背骨と枝で要因を整理する特性要因図（フィッシュボーン図）なので誤り。
