令和2年度10月 ITパスポート 問11 解説

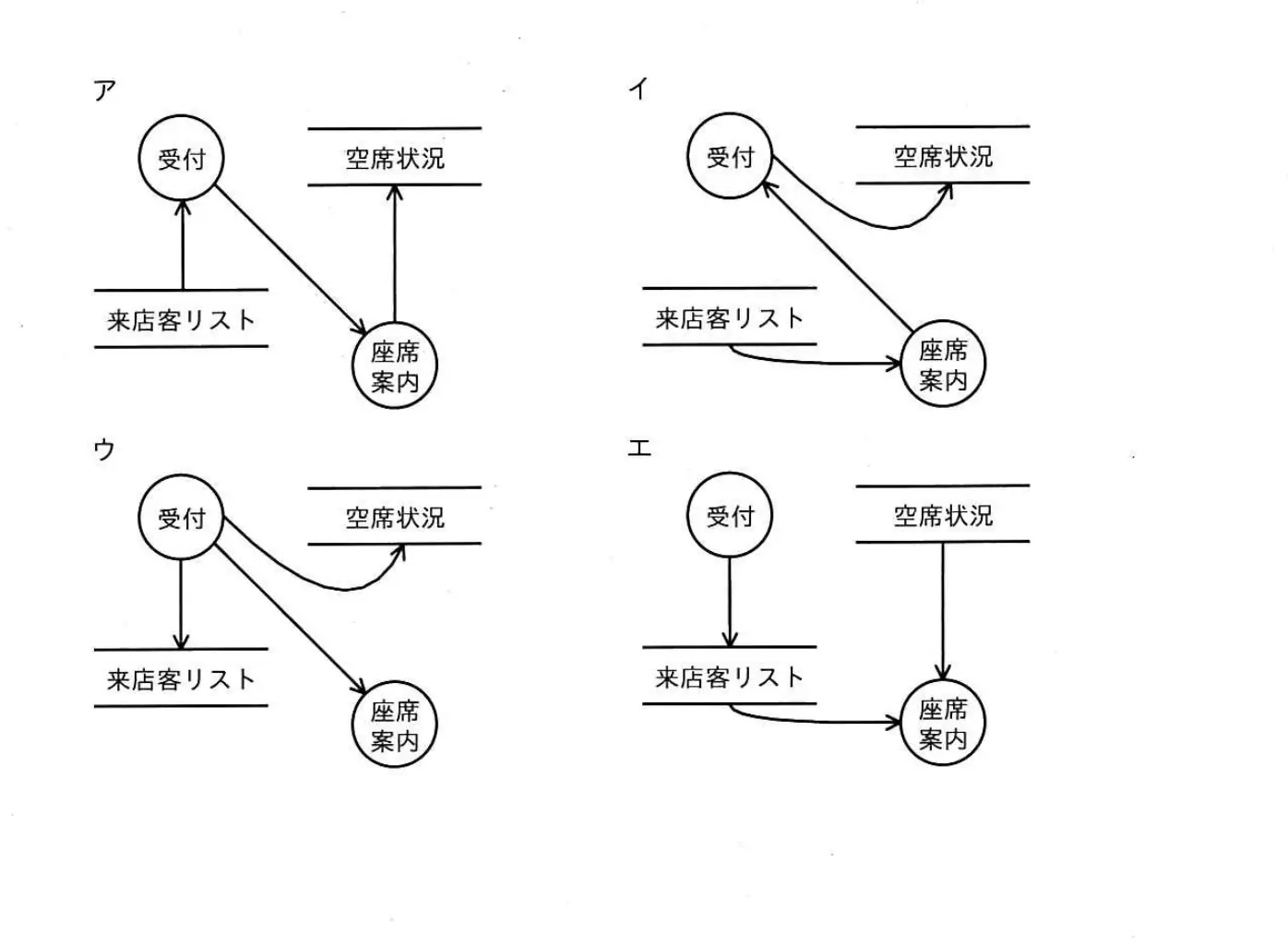

あるレストランでは，受付時に来店した客の名前を来店客リストに記入し，座席案内時に来店客リストと空席状況の両方を参照している。この一連の業務をDFDで表現したものとして，最も適切なものはどれか。
答えを見る
正解 エ
要点DFDの矢印は書込みならデータストアへ、参照ならプロセスへ向く
解説
DFDでは、データストアへの書込みは「プロセス→データストア」、参照は「データストア→プロセス」の矢印で表します。受付で来店客リストに記入（受付→来店客リスト）、座席案内で来店客リストと空席状況を参照（両方→座席案内）となっているのはエなので、エが正解です。
- ア：受付が来店客リストを参照し、座席案内が空席状況に書き込む向きになっているので誤り。
- イ：受付が空席状況に書き込み、座席案内から受付へデータが流れているので誤り。
- ウ：受付が空席状況に書き込み、座席案内が来店客リストも空席状況も参照していないので誤り。
