令和4年度 ITパスポート 問15 解説

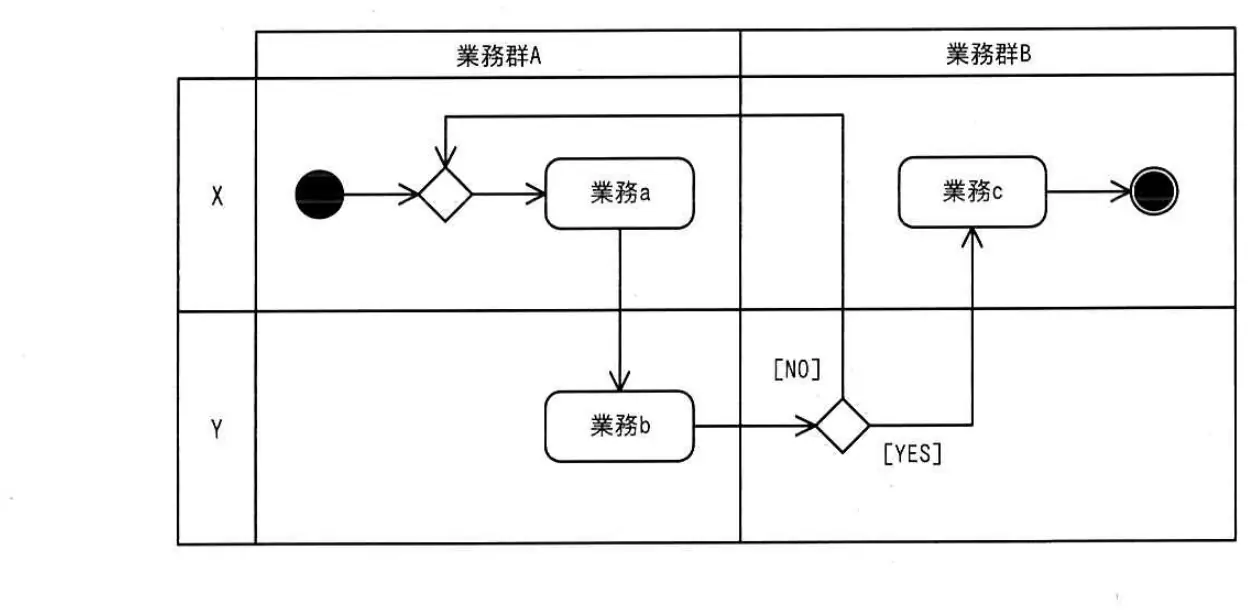

業務プロセスを，例示するUMLのアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
- ア業務で必要となるコスト
- イ業務で必要となる時間
- ウ業務で必要となる成果物の品質指標
- エ業務で必要となる人の役割
答えを見る
正解 エ業務で必要となる人の役割
要点アクティビティ図のレーン（区画）で業務を担う人の役割を表せる
解説
例示のアクティビティ図は、X・Yの区画（スイムレーン）で業務の担当を分け、業務a・b・cの順序や分岐（YES／NO）を表しています。スイムレーンを使えば、どの業務を誰（どの役割）が担当するかを表現できるので、エが正解です。
- ア：業務のコストは、アクティビティ図の記法では表現しないので誤り。
- イ：業務に必要な時間も、流れの順序は表せても所要時間は表現しないので誤り。
- ウ：成果物の品質指標も、アクティビティ図で表現する対象ではないので誤り。
