令和7年度下期 第二種電気工事士 学科 問48 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

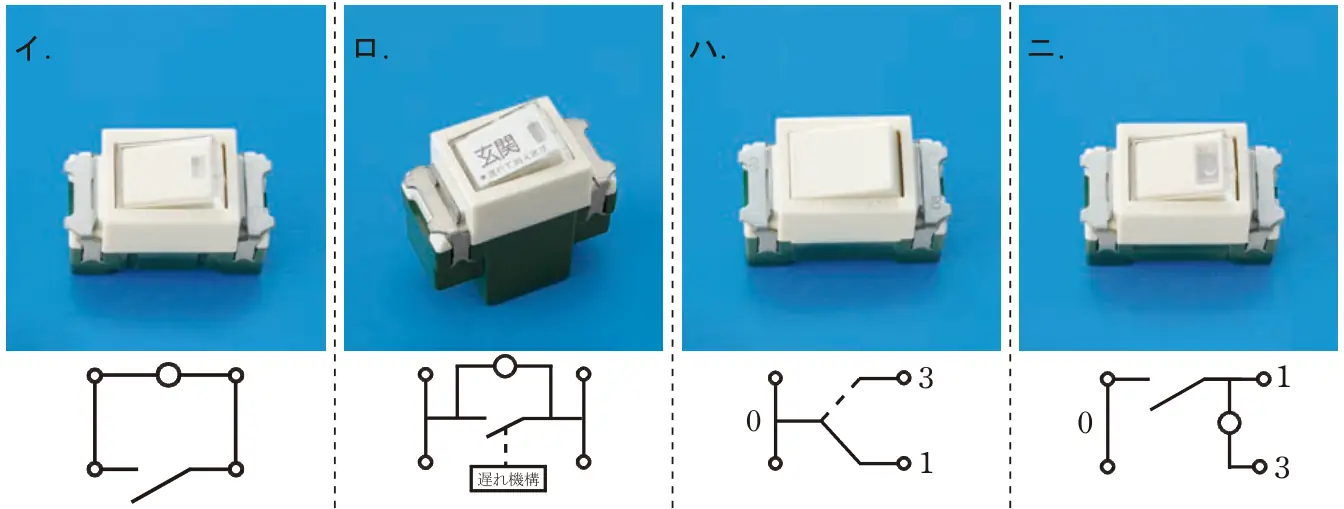

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 イ
要点位置表示灯内蔵スイッチは切のとき表示灯が点灯する（●H）
解説
イは、表示灯がスイッチの接点と並列につながった位置表示灯内蔵スイッチ（スイッチが切のとき点灯）で、この配線図では使われていないのでイが正解です。
ロ：遅延スイッチ（図記号の傍記D）で、玄関のスイッチに使われている。
ハ：3路スイッチ（傍記3）で、階段の照明に使われている。
ニ：表示灯内蔵の3路スイッチで、階段の3路スイッチとして使われている。
