令和5年度上期午前 第二種電気工事士 学科 問49 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

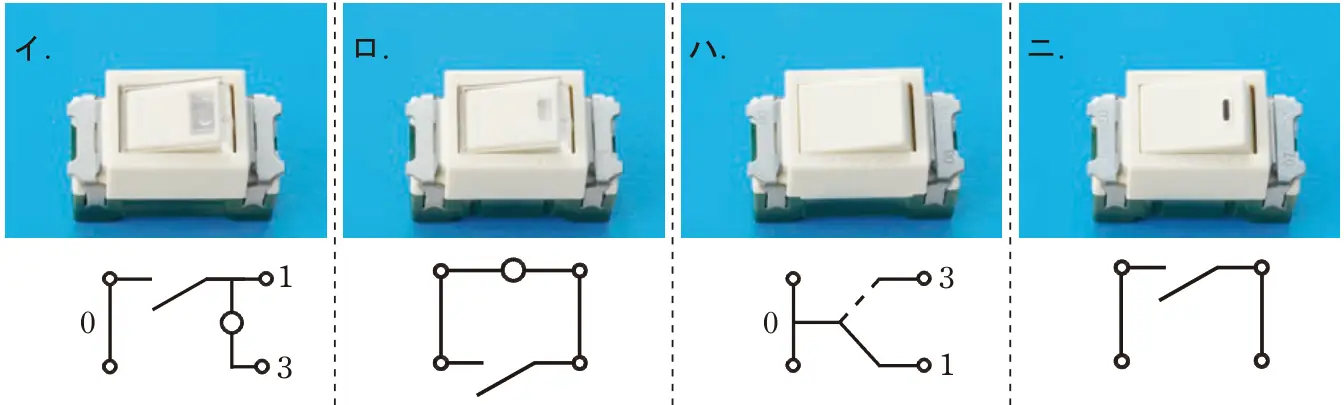

この配線図で使用していないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 イ
要点図面の3路スイッチに位置表示灯内蔵（H）はない
解説
イは位置表示灯内蔵の3路スイッチですが、図面の3路スイッチ（ア・サ・ウ）にはHの傍記がなく、使われていません。
ロ：位置表示灯内蔵の片切スイッチで、図面の「Hク」で使っている。
ハ：3路スイッチで、ア・サ・ウの3路スイッチに使っている。
ニ：片切スイッチで、図面の一般の点滅器に使っている。
