令和5年度上期午後 第二種電気工事士 学科 問48 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

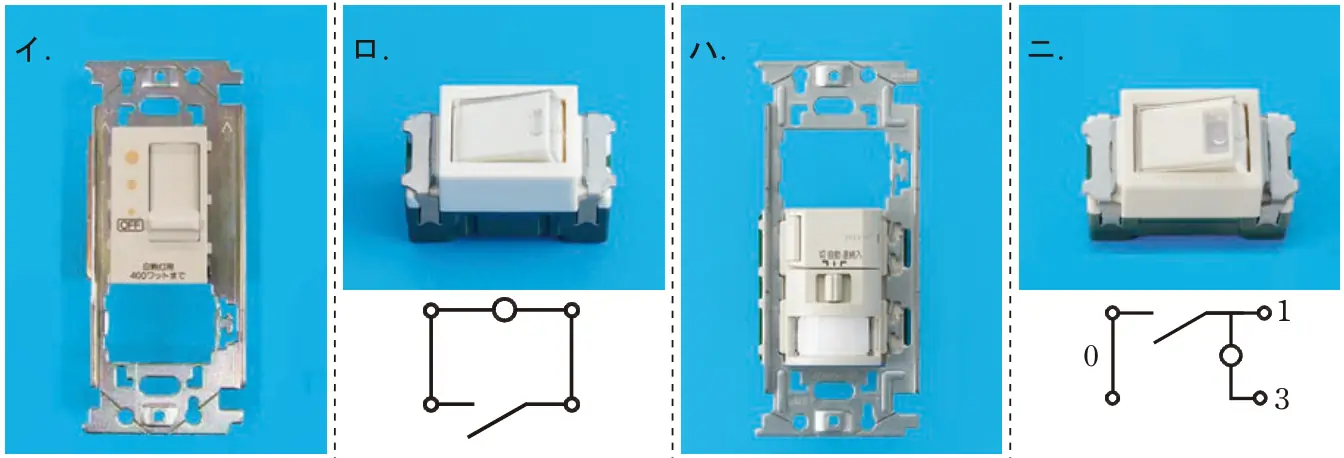

この配線図の図記号から，この工事で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ロ
要点位置表示灯内蔵スイッチ（●H）はランプが接点と並列でOFF時に点灯
解説
ロは接点と並列にランプが入った位置表示灯内蔵スイッチ（図記号●H）で、この配線図には●Hの図記号がないため使用されていません。
イ：配線図中の点滅器の図記号に対応するスイッチで、使用されている。
ハ：熱線式自動スイッチ（●RAS）で、1階玄関に使用されている。
ニ：3路スイッチで、階段照明の3路スイッチ（●3）に使用されている。
