平成26年度上期 第二種電気工事士 学科 問43 解説
配線図
図は、木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

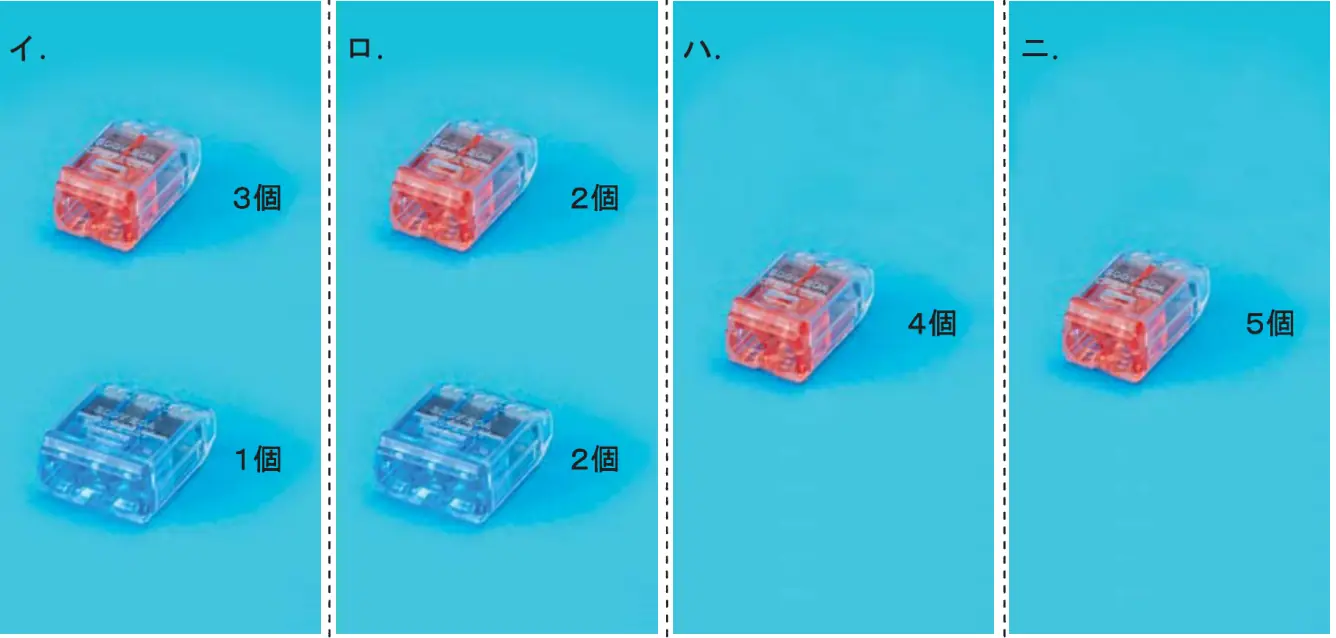

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はVVF1.6とする。
- イ2本用：3個 3本用：1個
- ロ2本用：2個 3本用：2個
- ハ2本用：4個
- ニ2本用：5個
答えを見る
正解 ニ2本用：5個
要点差込形コネクタは接続する電線本数に合わせて選ぶ
解説
⑬のボックス内の接続は、すべて2本どうしの接続が5箇所になるので、2本用5個です。
- 接地側電線、非接地側電線、シへの帰り線、3路スイッチの渡り線2本の5箇所。
イ・ロ：3本用は3本を接続する箇所がないので誤り。
ハ：4個では接続箇所が不足し誤り。
