平成26年度上期 第二種電気工事士 学科 問49 解説
配線図
図は、木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

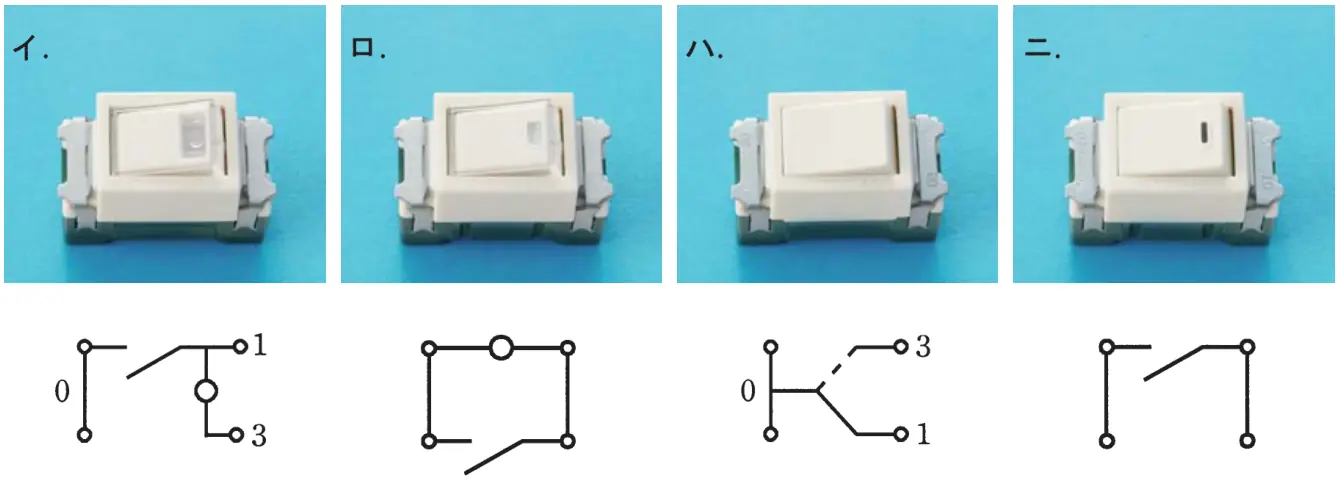

この配線図で、使用していないスイッチは。
ただし、写真下の図は、接点の構成を示す。
答えを見る
正解 イ
要点位置表示灯内蔵の3路スイッチは図面にない
解説
イは位置表示灯内蔵の3路スイッチで、図面の3路スイッチはすべて表示灯なしの●3なので使用していません。
ロ：位置表示灯内蔵スイッチ（●H）で、洗面所のクに使用している。
ハ：3路スイッチで、アやサに使用している。
ニ：片切スイッチで、各所に使用している。
