平成27年度下期 第二種電気工事士 学科 問47 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はVVF1.6とし，ボックスを経由する電線は，すべて接続箇所を設けるものとする。

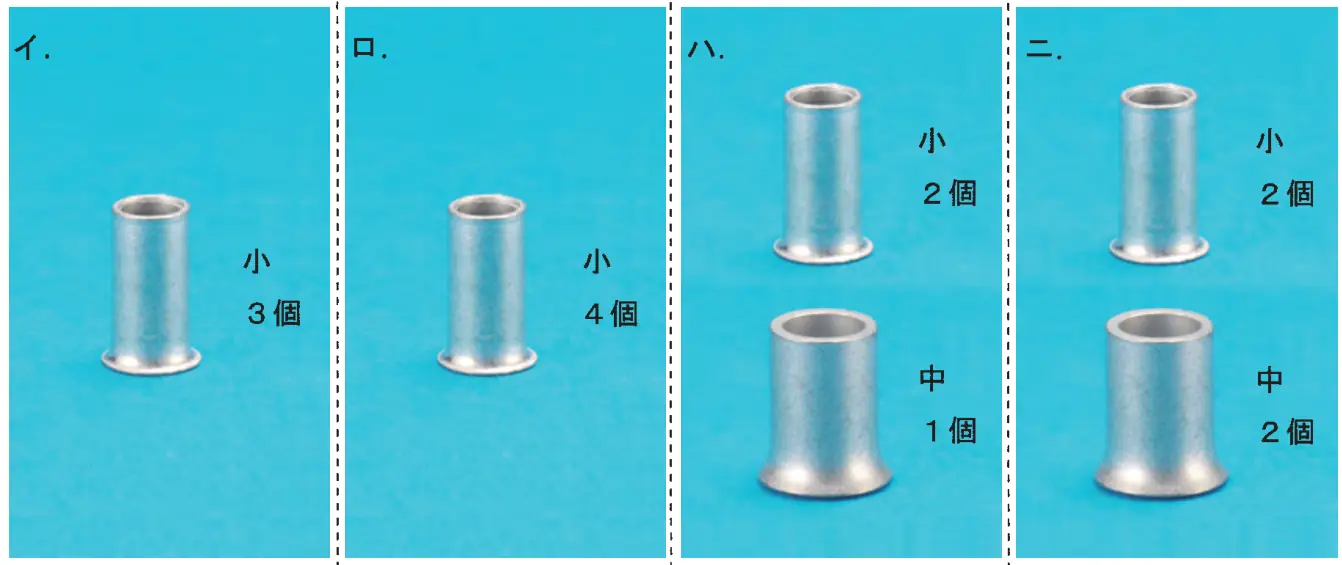

- イ小3個
- ロ小4個
- ハ小2個，中1個
- ニ小2個，中2個
答えを見る
正解 ハ小2個，中1個
要点リングスリーブ小は1.6mm×2～4本、1.6mm×5～6本は中
解説
⑰のボックス内の接続は、小2個・中1個となるのでハが正しい。
- ⑰には分電盤（ⓒ）、⑯、CLコ、⑥、2口コンセントの5方向から配線が来る。
- 接地側電線：分電盤・⑯・CLコ・⑥・コンセントの1.6mm×5本 → 中1個。
- 非接地側電線：分電盤・⑯・⑥・コンセントの1.6mm×4本 → 小1個。
- コの帰り線：⑯から来た1本とCLコへの1本の2本 → 小1個。
イ・ロ：5本の接続に小は使えないので誤り。ニ：中が1個多いので誤り。
