平成27年度下期 第二種電気工事士 学科 問46 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

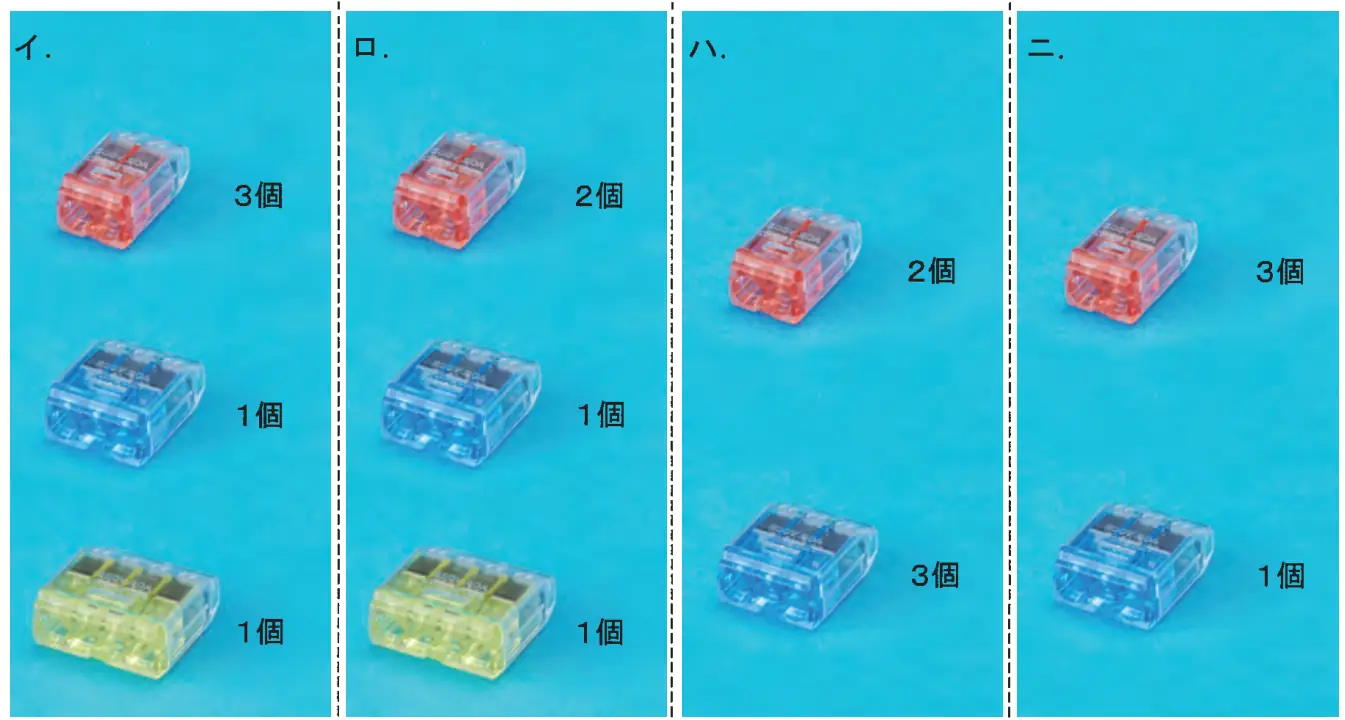

⑯で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はVVF1.6とし，ボックスを経由する電線は，すべて接続箇所を設けるものとする。
答えを見る
正解 イ
要点差込形コネクタは接続する電線の本数に合わせて選ぶ
解説
⑯のボックス内の接続は、2本用3個・3本用1個・4本用1個となるのでイが正しい。
- 接地側電線：⑰からの1本＋照明ク・DLコ・ケへの3本＝4本 → 4本用1個。
- 非接地側電線：⑰からの1本＋スイッチへの1本＝2本 → 2本用1個。
- コの帰り線：スイッチから1本＋DLコ＋⑰（CLコ行き）＝3本 → 3本用1個。
- ク・ケの帰り線：スイッチと照明をつなぐ2本ずつ → 2本用2個。
ロ・ハ・ニは種類または個数が合わないので誤り。
