平成28年度下期 第二種電気工事士 学科 問42 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「一般形（JIS C 0303：2000構内電気設備の配線用図記号）」を使用している。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

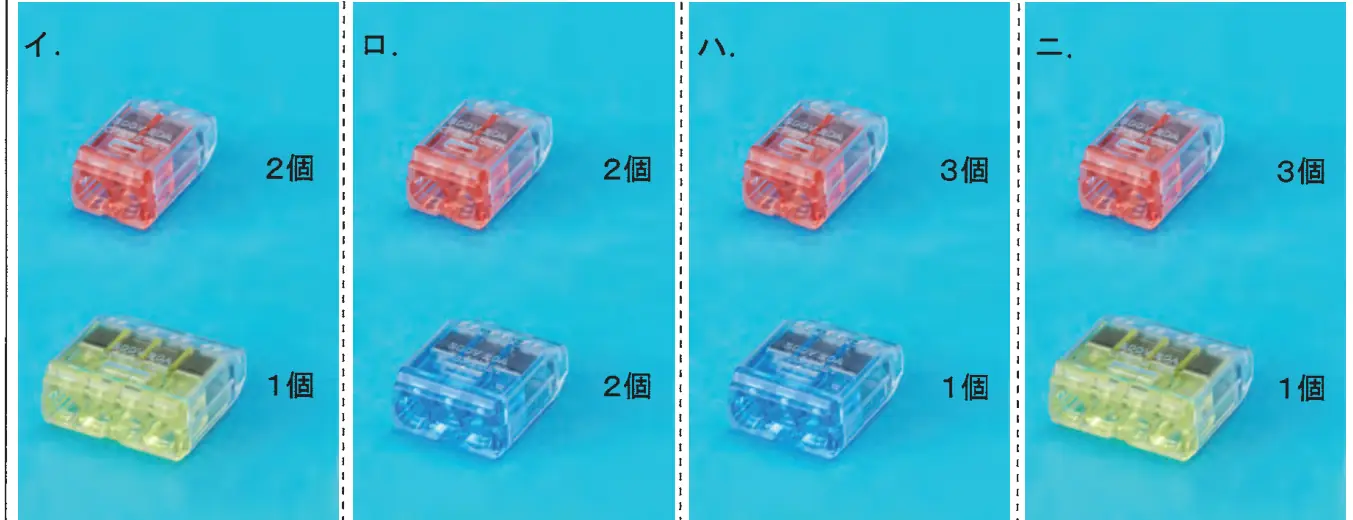

⑫で示すジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ニ
要点接地側（白）は照明の数＋電源分をまとめて接続する
解説
⑫のボックスには、L-2からの電源、⑬（スイッチへ）、左のイ照明群、右のロ照明群への配線が集まる。
- 接地側（白）：電源・イ照明・ロ照明・⑬（階段照明用）の4本 → 4本用1個
- 非接地側（黒）：電源・⑬の2本 → 2本用1個
- イの返り線：2本 → 2本用1個
- ロの返り線：2本 → 2本用1個
2本用3個、4本用1個でニが正しい。イ・ロ・ハは個数や種類が合わない。
