平成29年度上期 第二種電気工事士 学科 問8 解説

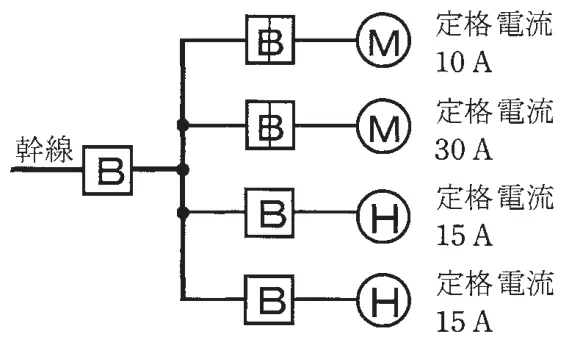

図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値［A］は。
ただし，需要率は100%とする。
- イ70
- ロ74
- ハ80
- ニ150
答えを見る
正解 ハ80
要点電動機電流計≦50Aなら幹線電流は1.25×IM＋IH
解説
電動機の合計40 Aが電熱器の合計30 Aより大きく、かつ50 A以下なので、1.25倍して加えた80 Aが最小値です。
- IM = 10 + 30 = 40［A］、IH = 15 + 15 = 30［A］
- IM > IH かつ IM ≦ 50 A → I = 1.25 × 40 + 30 = 50 + 30 = 80［A］
イ：70は単純合計（40 + 30）なので誤り。
ロ：74は1.1倍（44 + 30）で、50 A超の場合の係数なので誤り。
ニ：150は幹線保護用遮断器の定格の考え方と混同した値なので誤り。
