令和2年度下期午前 第二種電気工事士 学科 問9 解説

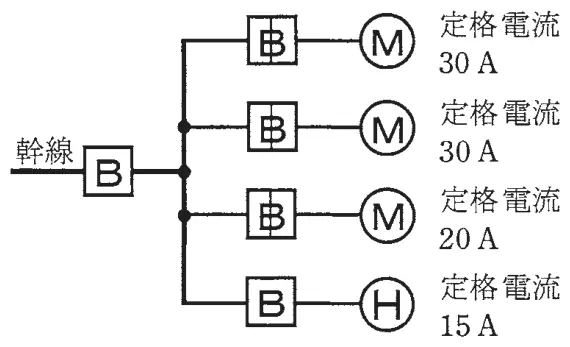

図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値［A］は。
ただし，需要率は100%とする。
- イ95
- ロ103
- ハ115
- ニ255
答えを見る
正解 ロ103
要点電動機電流計が50A超なら1.1倍して他の負荷を足す
解説
電動機の合計が50Aを超えるので1.1倍し、電熱器を加えて103Aです。
- 電動機合計：IM = 30 + 30 + 20 = 80［A］
- 電熱器：IH = 15［A］
- IM > IH、IM > 50Aなので：80 × 1.1 + 15 = 88 + 15 = 103［A］
イ：単純合計の95Aでは電動機の割増しがないので誤り。
ハ：1.25倍すると115Aになるが、50A超は1.1倍なので誤り。
ニ：255Aは幹線の過電流遮断器の定格を考える値で誤り。
