平成29年度上期 第二種電気工事士 学科 問9 解説

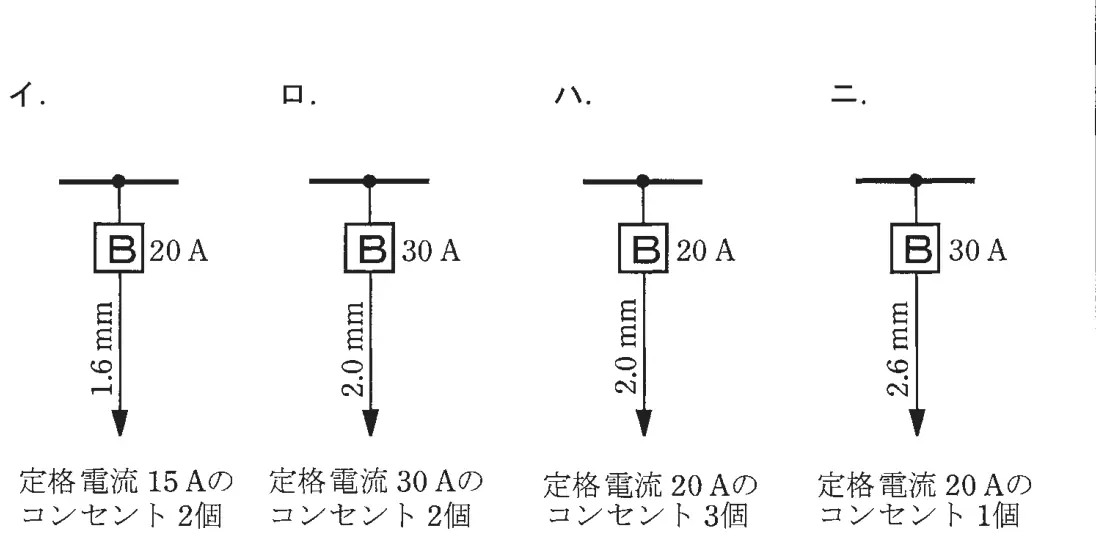

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 ロ
要点30A分岐回路は電線2.6mm以上、コンセント20A以上30A以下
解説
30 Aの配線用遮断器の分岐回路では電線は2.6 mm（5.5 mm²）以上が必要なので、2.0 mmを使ったロが不適切です。
- 20 A回路（配線用遮断器）：電線1.6 mm以上、コンセント20 A以下
- 30 A回路：電線2.6 mm以上、コンセント20 A以上30 A以下
イ：20 A回路に1.6 mm、15 Aコンセントなので適切。
ハ：20 A回路に2.0 mm、20 Aコンセントなので適切。
ニ：30 A回路に2.6 mm、20 Aコンセントなので適切。
