平成29年度下期 第二種電気工事士 学科 問44 解説
配線図
図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑭で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とする。

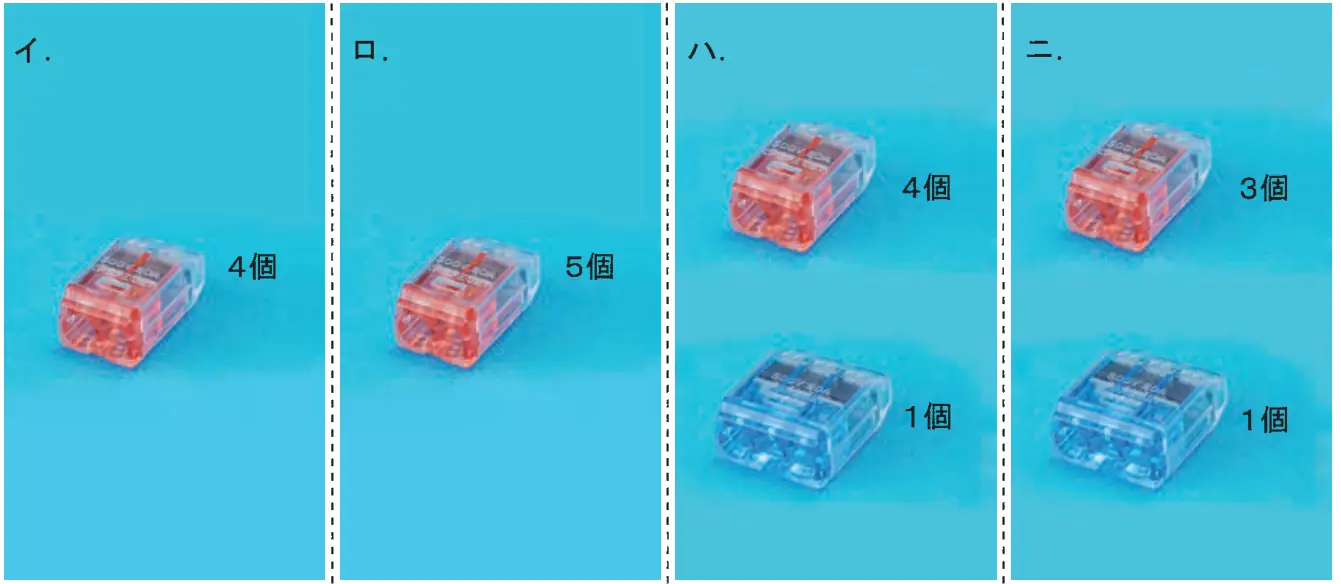

- イ2本用：4個
- ロ2本用：5個
- ハ2本用：4個 3本用：1個
- ニ2本用：3個 3本用：1個
答えを見る
正解 ロ2本用：5個
要点3路の片側ボックスは2本接続が5か所
解説
⑭のボックスでは、どの接続も電線2本どうしで5か所なので、2本用差込形コネクタ5個となる。
- 非接地側：⑪からの線－スイッチ（2本）
- 接地側：⑪からの線－照明ハ（2本）
- ハの帰り線：スイッチ－照明ハ（2本）
- 3路スイッチの渡り線：⑪からの線－スイッチの2組（2本×2）
- イ：4個では1か所足りないので誤り。
- ハ・ニ：3本をまとめる接続はないので誤り。
