令和5年度上期午後 第二種電気工事士 学科 問47 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

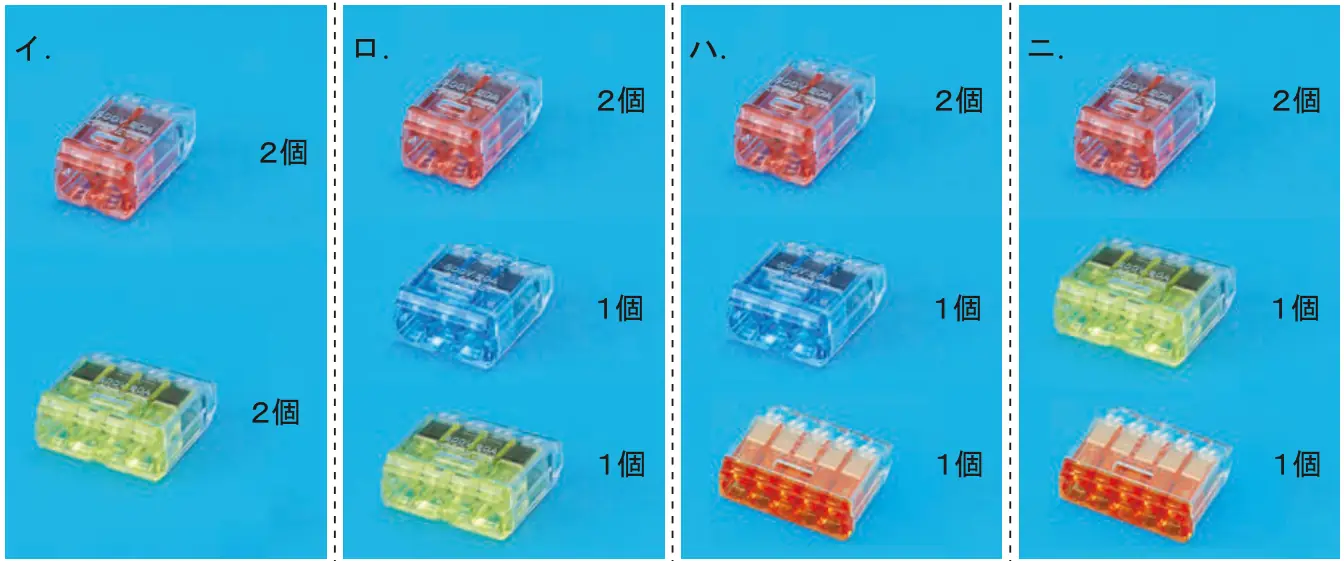

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ニ
要点差込形コネクタは接続する電線の本数に合った「○本用」を選ぶ
解説
⑰のボックスでは、接地側の電線が5本集まる接続に5本用1個、非接地側の3本の接続に3本用1個、点滅器と各照明を結ぶ帰り線（2本ずつ）2箇所に2本用2個が必要で、ニの組合せになります。
イ：5本の接続ができず誤り。
ロ：4本用が入っており、5本の接続ができないので誤り。
ハ：4本用が入っており、3本の接続に合わないので誤り。
