平成30年度下期 第二種電気工事士 学科 問41 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．電灯分電盤及び動力分電盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示す部分の接続工事をリングスリーブで圧着接続する場合のリングスリーブの種類，個数及び刻印の組合せで，正しいものは。
ただし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

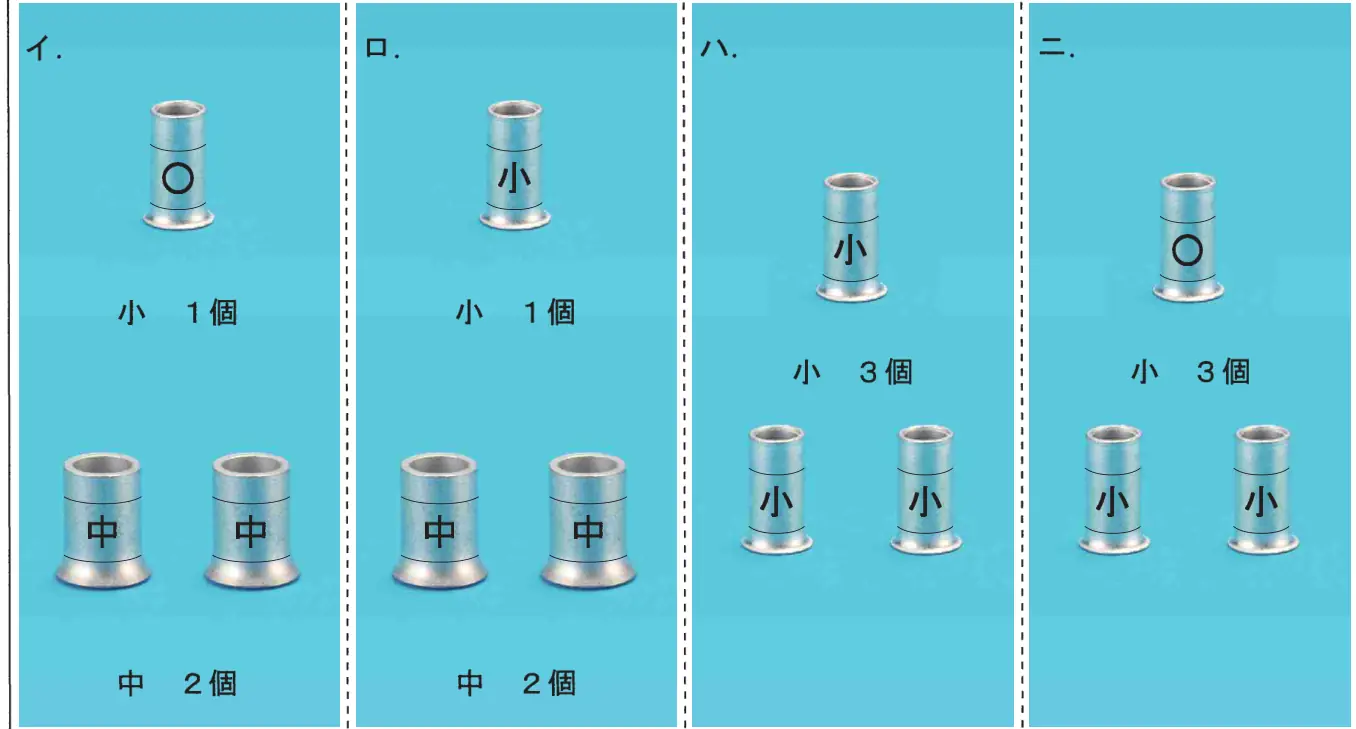

- イ小1個（刻印○），中2個（刻印中）
- ロ小1個（刻印小），中2個（刻印中）
- ハ小3個（刻印小3個）
- ニ小3個（刻印○1個，小2個）
答えを見る
正解 イ小1個（刻印○），中2個（刻印中）
要点1.6mm×2本は小（刻印○）、2.0mm×2＋1.6mm×1は中
解説
⑪ではVVF2.0の2口コンセント2か所と、VVF1.6のスイッチカ・照明カが接続される。複線図にすると
- 電源の非接地側：2.0mm×2＋スイッチへの1.6mm×1 → 中スリーブ（刻印中）
- 接地側：2.0mm×2＋照明への1.6mm×1 → 中スリーブ（刻印中）
- スイッチの帰り線と照明：1.6mm×2 → 小スリーブ（刻印○）
となり、小1個（○）・中2個（中）のイが正しい。
- ロ：1.6mm×2本の刻印は「小」ではなく「○」なので誤り。
- ハ・ニ：2.0mm×2＋1.6mm×1は中スリーブが必要なので誤り。
