令和2年度下期午後 第二種電気工事士 学科 問47 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類，個数及び刻印の組合せで，正しいものは。
ただし，使用する電線は特記のないものはVVF1.6とする。

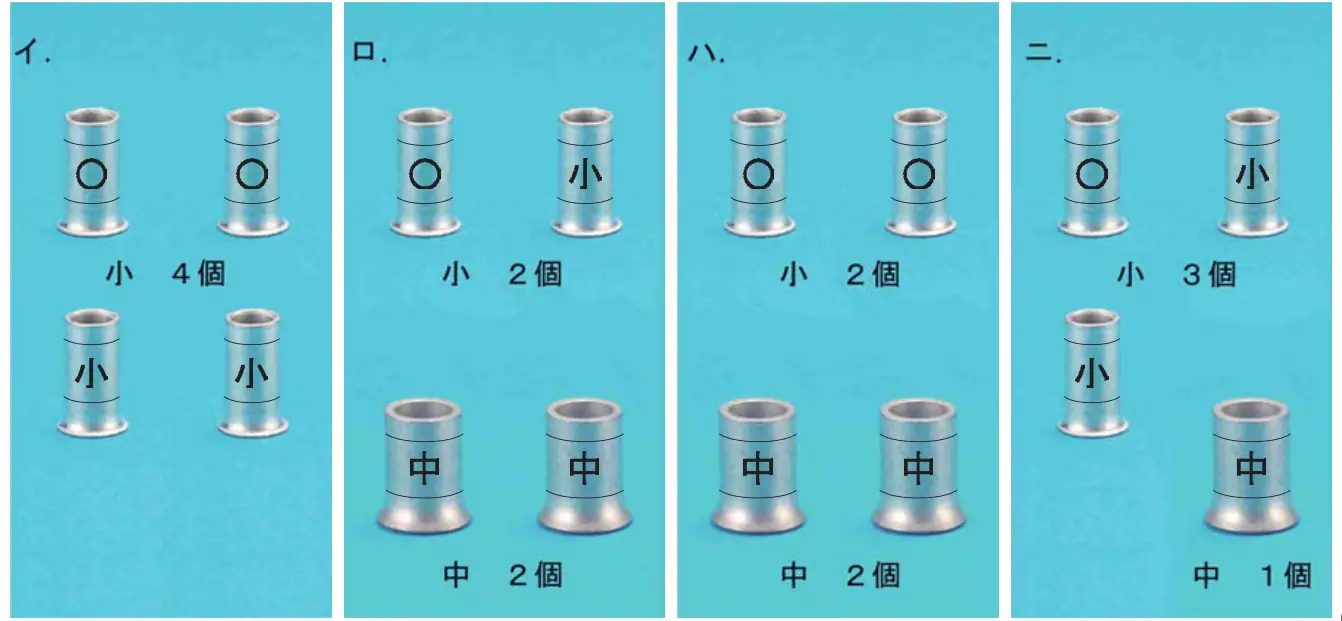

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小 4個（刻印：○2個，小2個）
- ロ小 2個（刻印：○1個，小1個） 中 2個（刻印：中2個）
- ハ小 2個（刻印：○2個） 中 2個（刻印：中2個）
- ニ小 3個（刻印：○1個，小2個） 中 1個（刻印：中）
答えを見る
正解 ハ小 2個（刻印：○2個） 中 2個（刻印：中2個）
要点リングスリーブは1.6mm2本が小○、2.0mm1本＋1.6mm3〜5本は中
解説
正答はハです。⑰のボックスは、電源側がVVF2.0（f回路）で、コンセントや照明・スイッチへの1.6mmの電線がつながります。複線図にすると、
- 接地側の接続（2.0mm1本＋1.6mm3本程度）：中スリーブ・刻印「中」
- 非接地側の接続（2.0mm1本＋1.6mm3本程度）：中スリーブ・刻印「中」
- スイッチからの戻り線と照明器具の接続（1.6mm2本）×2か所：小スリーブ・刻印「○」
よって小2個（○2個）、中2個（中2個）です。
イ・ロ・ニ：2.0mmを含む3本以上の接続に小や中の数が合わず、個数・刻印の組合せが誤り。
