令和元年度下期 第二種電気工事士 学科 問4 解説

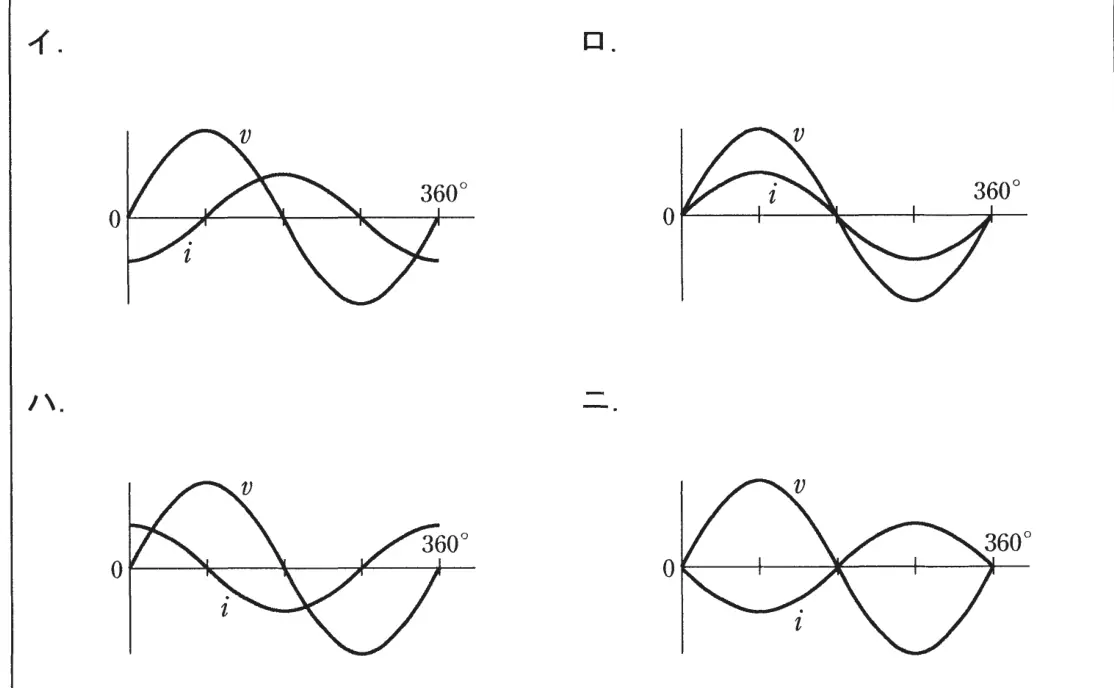

図のような正弦波交流回路の電源電圧vに対する電流iの波形として，正しいものは。
答えを見る
正解 ハ
要点コンデンサだけの回路では電流が電圧より90°進む
解説
正答はハです。静電容量Cだけの回路では、電流iは電圧vより位相が90°進みます。vが0から増え始める0°の時点で、iはすでに最大値になっている波形がハです。
イ：iがvより90°遅れており、コイル（インダクタンス）だけの回路の波形なので誤り。
ロ：iとvが同相で、抵抗だけの回路の波形なので誤り。
ニ：iがvと逆位相（180°ずれ）で、コンデンサ回路の波形ではないので誤り。
