令和6年度下期 第二種電気工事士 学科 問4 解説

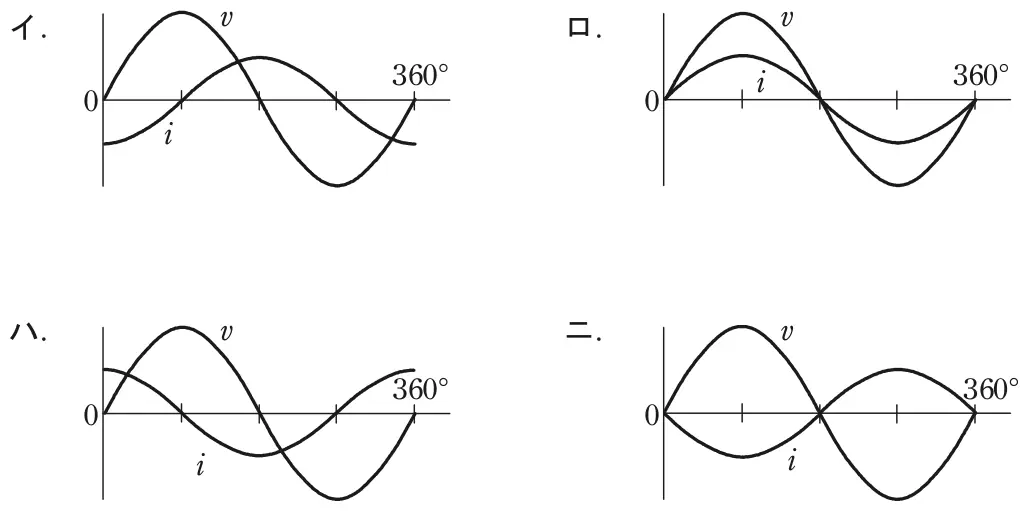

図のような正弦波交流回路の電源電圧vに対する電流iの波形として，正しいものは。
答えを見る
正解 ハ
要点コンデンサ回路の電流は電圧より90°進む
解説
正答はハです。コンデンサだけの回路では、電流iは電圧vより位相が90°進みます。電圧が0から増え始める0°の時点で、電流はすでに最大値になっている波形がハです。
イ：電流が電圧より90°遅れており、コイル（インダクタンス）回路の波形なので誤り。
ロ：電流と電圧が同相で、抵抗回路の波形なので誤り。
ニ：電流が電圧と逆位相（180°ずれ）なので誤り。
