令和7年度下期 第二種電気工事士 学科 問4 解説

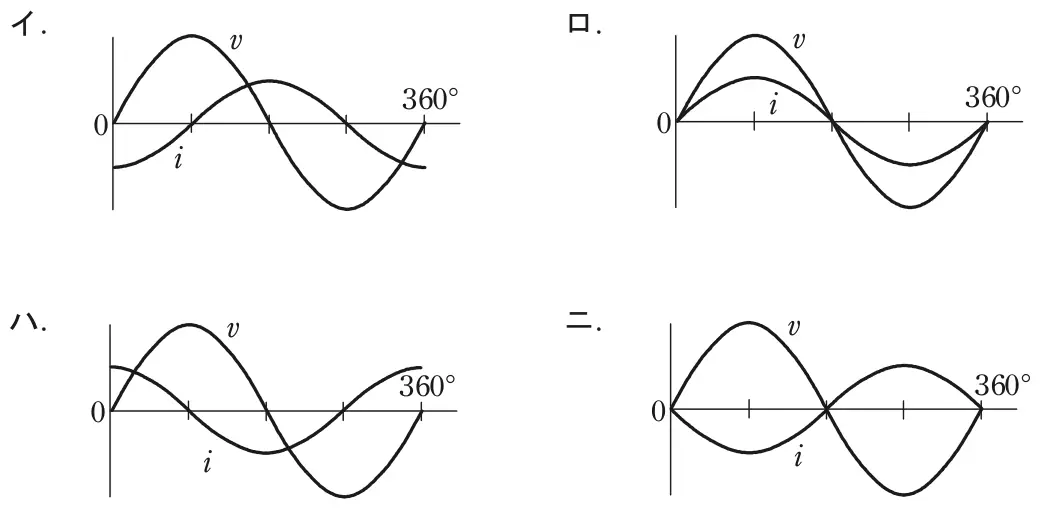

図のような正弦波交流回路の電源電圧vに対する電流iの波形として，正しいものは。
答えを見る
正解 イ
要点コイルだけの回路では電流は電圧より90°遅れる
解説
誘導性リアクタンス（コイル）だけの回路では、電流は電圧より位相が90°遅れるのでイです。イは電圧vが0°で0から増え始めるとき、電流iは負の最大値で、90°の位置で0を横切っており、90°遅れの波形です。
ロ：電圧と同相で、抵抗だけの回路の波形なので誤り。
ハ：電流が90°進んでおり、コンデンサだけの回路の波形なので誤り。
ニ：電圧と逆位相（180°ずれ）なので誤り。
