令和元年度下期 第二種電気工事士 学科 問7 解説

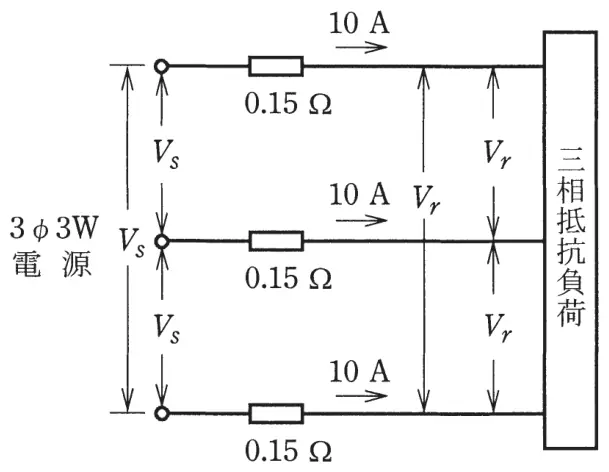

図のような三相3線式回路で，電線1線当たりの抵抗が0.15Ω，線電流が10Aのとき，電圧降下（Vs－Vr）［V］は。
- イ1.5
- ロ2.6
- ハ3.0
- ニ4.5
答えを見る
正解 ロ2.6
要点三相3線式の電圧降下は√3×I×r
解説
正答はロの2.6Vです。三相3線式の電圧降下は、1線の抵抗をr、線電流をIとして√3Irで求めます。
- Vs−Vr=√3×10×0.15=1.73×1.5≒2.6［V］
イ：1.5は1線分（10×0.15）だけの値なので誤り。
ハ：3.0は単相2線式の式（2Ir=2×10×0.15）で計算した値なので誤り。
ニ：4.5は3線分を足した（3×10×0.15）値なので誤り。
