令和2年度下期午前 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

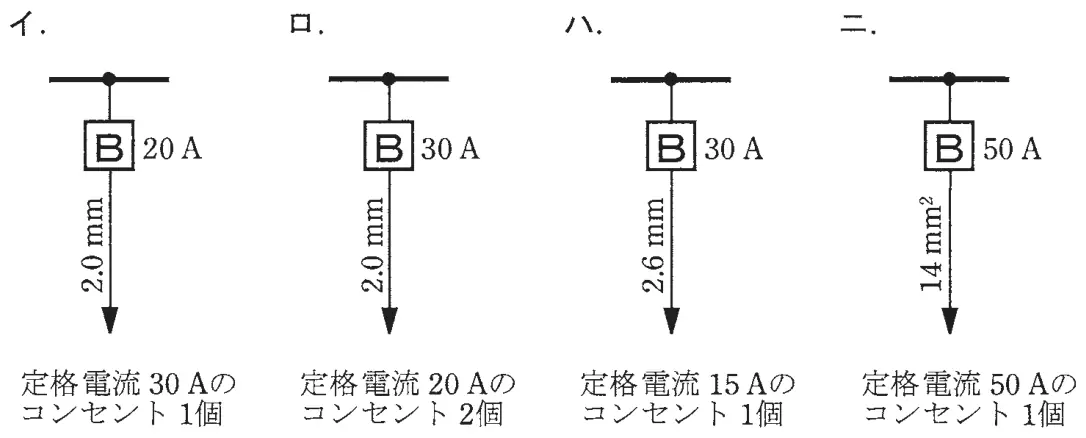

- イB 20A 2.0mm 定格電流30Aのコンセント1個
- ロB 30A 2.0mm 定格電流20Aのコンセント2個
- ハB 30A 2.6mm 定格電流15Aのコンセント1個
- ニB 50A 14mm² 定格電流50Aのコンセント1個
答えを見る
正解 ニB 50A 14mm² 定格電流50Aのコンセント1個
要点50Aの分岐回路は電線8mm²以上、コンセント40〜50A
解説
50Aの配線用遮断器の分岐回路は、電線8mm²以上、コンセント40A以上50A以下なので、14mm²と50Aコンセントの組合せは適切です。
イ：20Aの回路のコンセントは20A以下なので、30Aコンセントは誤り。
ロ：30Aの回路は電線2.6mm（5.5mm²）以上が必要なので、2.0mmは誤り。
ハ：30Aの回路のコンセントは20A以上30A以下なので、15Aは誤り。
