令和4年度下期午後 第二種電気工事士 学科 問42 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

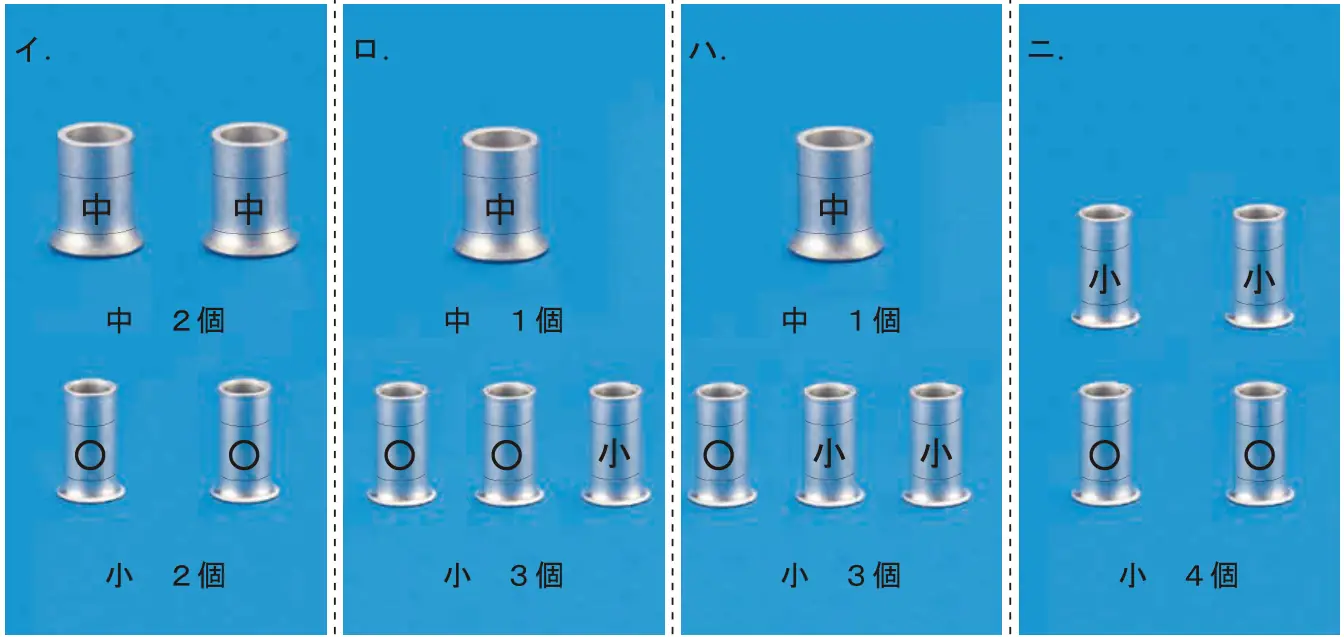

⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ中 2個（刻印：中2個），小 2個（刻印：○2個）
- ロ中 1個（刻印：中），小 3個（刻印：○2個，小1個）
- ハ中 1個（刻印：中），小 3個（刻印：○1個，小2個）
- ニ小 4個（刻印：○2個，小2個）
答えを見る
正解 ロ中 1個（刻印：中），小 3個（刻印：○2個，小1個）
要点1.6mm×2本は小（○）、3～4本は小（小）、5～6本は中
解説
リングスリーブは1.6mm×2本で小スリーブ（刻印○）、1.6mm×3～4本で小スリーブ（刻印小）、5～6本で中スリーブ（刻印中）を使う。⑫のボックスの複線図を描くと、5本以上の接続が1か所、2本の接続が2か所、3～4本の接続が1か所となるので、中1個（中）、小3個（○2個、小1個）のロが正しい。
- イ・ハ・ニ：接続箇所ごとの電線本数に対応しない組合せで誤り。
