令和5年度上期午前 第二種電気工事士 学科 問41 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

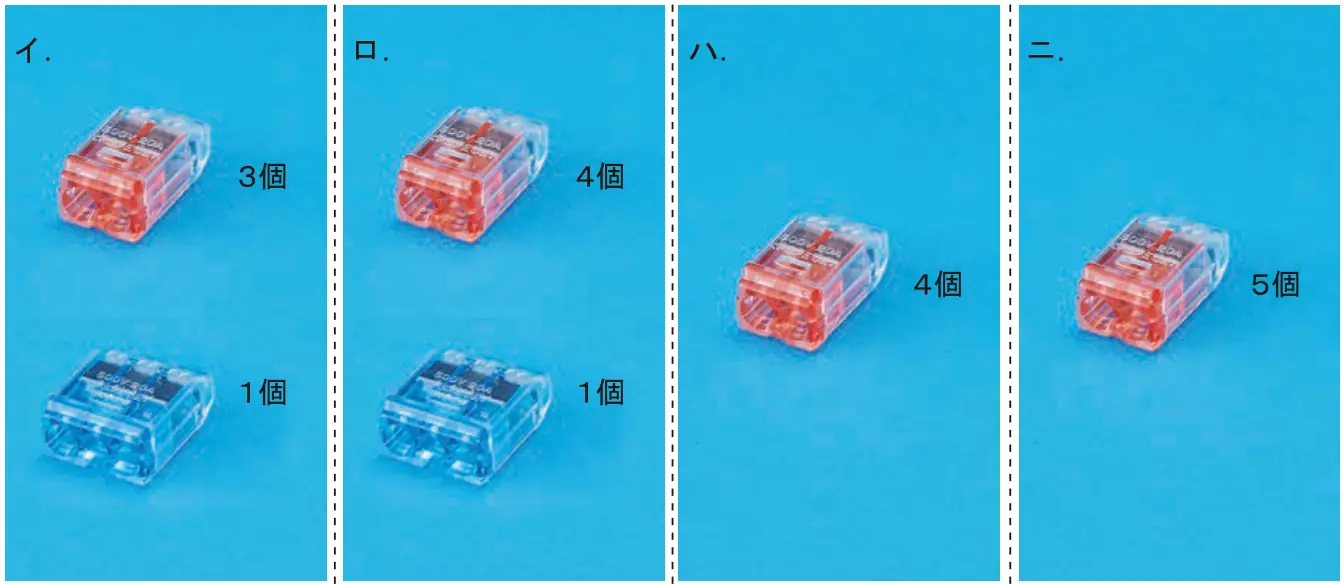

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ロ
要点差込形コネクタは接続する電線の本数に合ったものを選ぶ
解説
⑪のボックスの複線図を描くと、電線2本の接続が4か所、3本の接続が1か所になるので、2本用4個と3本用1個のロが正しいです。
- 差込形コネクタは電線の本数ごとに2本用・3本用・4本用などがあり、本数に合わせて選びます。
イ：2本用が1個足りないので誤り。
ハ・ニ：3本の接続箇所に対応する3本用がないので誤り。
