令和6年度上期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．電灯分電盤及び動力分電盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

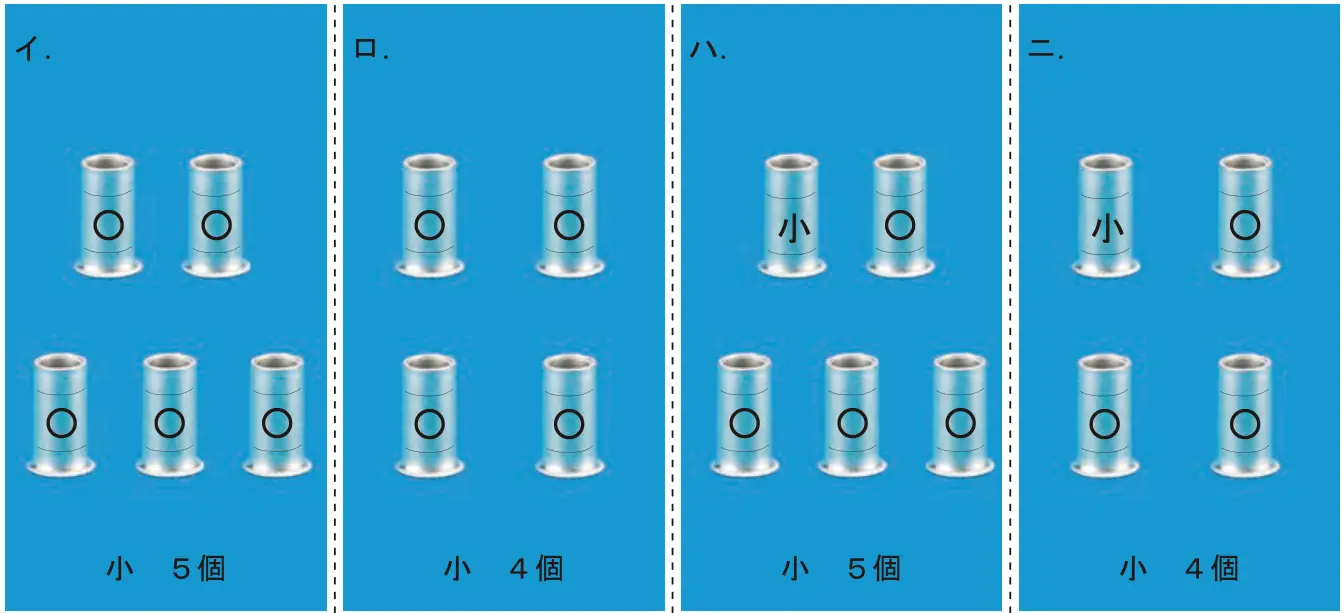

また，写真に示すリングスリーブ中央の○，小は刻印を表す。
- イ小：5個 刻印：○5個
- ロ小：4個 刻印：○4個
- ハ小：5個 刻印：小1個・○4個
- ニ小：4個 刻印：小1個・○3個
答えを見る
正解 イ小：5個 刻印：○5個
要点1.6mm2本の接続は小スリーブで刻印は○
解説
⑲では、接地側（電源→照明）、非接地側（電源→3路スイッチ）、渡り線2本分、返り線（3路スイッチ→照明）の5箇所を接続し、すべて1.6mm2本どうしなので小スリーブ5個・刻印はすべて○のイ。
- ロ、ニ：4個では接続箇所が足りない。
- ハ：1.6mm2本の刻印は「○」で、「小」は1.6mm3〜4本のとき。
