平成27年度春期 ITパスポート 問25 解説

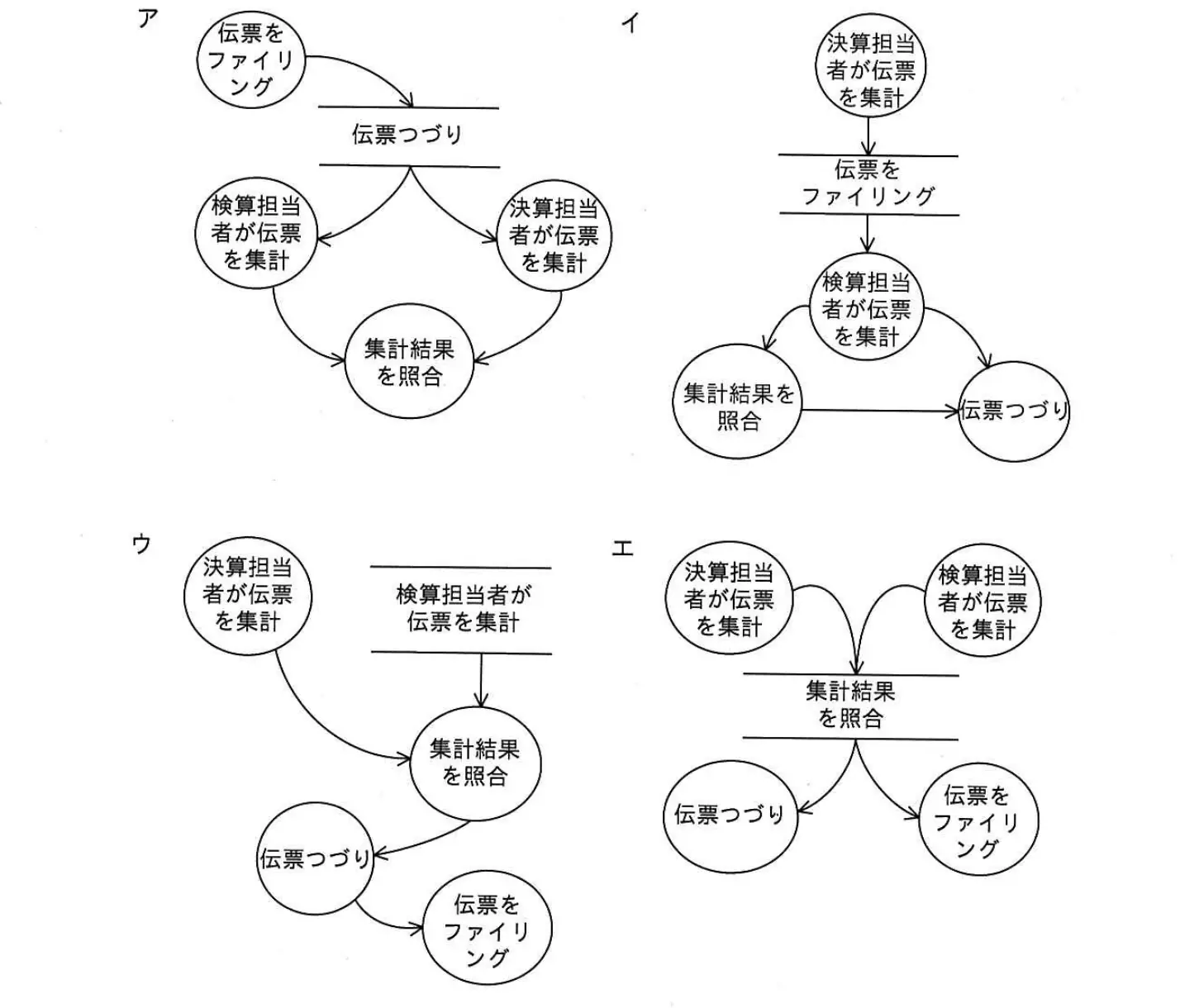

次の業務プロセスをDFDで表現したものはどれか。
〔業務プロセス〕
1．日々の業務において社内各部で発生した伝票を経理担当者が伝票つづりにファイリングする。
2．決算作業開始時に，ファイリングされた伝票を決算担当者と検算担当者が別々に集計し，両者の結果を照合する。
答えを見る
正解 ア
要点DFDはプロセス（○）とデータストア（二重線）で流れを描く
解説
DFDでは、処理（プロセス）を円、データの蓄積場所（データストア）を上下の二重線で表します。アは「伝票をファイリング」→データストア「伝票つづり」→「決算担当者が集計」「検算担当者が集計」→「集計結果を照合」となり、業務プロセスどおりです。
- イ：データストアに「伝票をファイリング」という処理が置かれ、伝票つづりがプロセスになっているので誤り。
- ウ：「検算担当者が伝票を集計」がデータストアになっており、伝票つづりもプロセスになっているので誤り。
- エ：「集計結果を照合」がデータストアになっており、流れの順序も逆なので誤り。
