平成24年度上期 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路において、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3〔m〕、配線用遮断器からコンセントまでは8〔m〕とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。

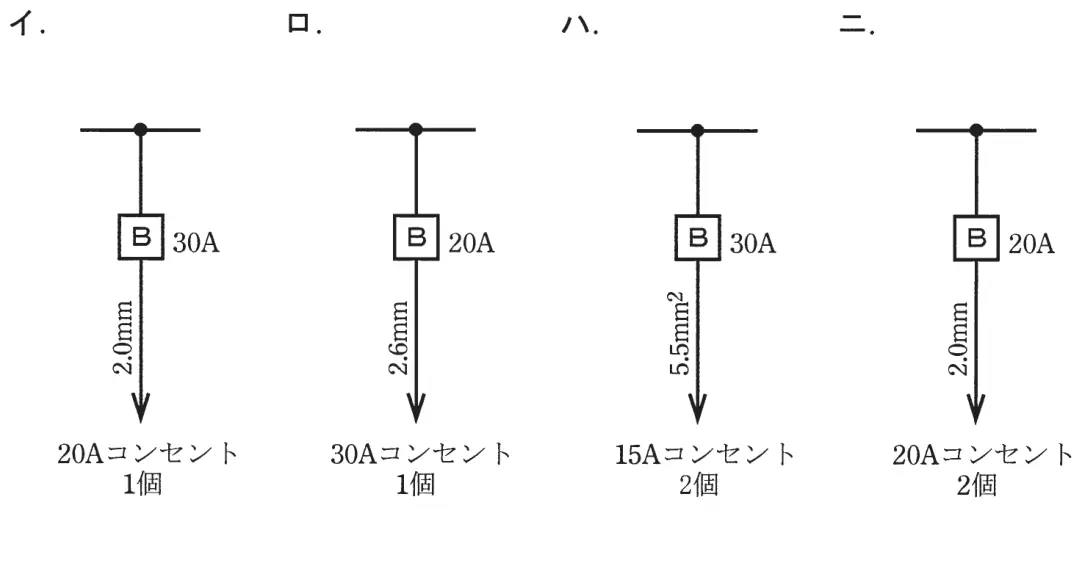

- イ（図記号）30A 2.0mm 20Aコンセント 1個
- ロ（図記号）20A 2.6mm 30Aコンセント 1個
- ハ（図記号）30A 5.5mm² 15Aコンセント 2個
- ニ（図記号）20A 2.0mm 20Aコンセント 2個
答えを見る
正解 ニ（図記号）20A 2.0mm 20Aコンセント 2個
要点20A配線用遮断器は電線1.6mm以上・コンセント20A以下
解説
20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセント20A以下を使えばよいので、2.0mmと20Aコンセント2個のニは適切です。
- 30Aの遮断器なら、電線2.6mm（5.5mm²）以上、コンセント20A以上30A以下が必要。
イ：30A遮断器に2.0mmの電線は細すぎるので誤り。
ロ：20A遮断器に30Aコンセントは使えないので誤り。
ハ：30A遮断器に15Aコンセントは使えないので誤り。
