令和7年度上期 第二種電気工事士 学科 問10 解説

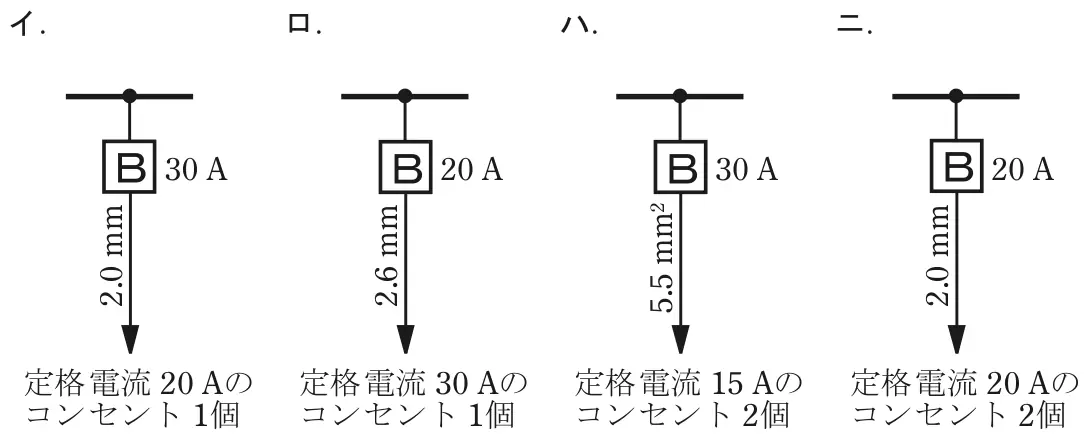

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イB 30A，2.0mm，定格電流20Aのコンセント1個
- ロB 20A，2.6mm，定格電流30Aのコンセント1個
- ハB 30A，5.5mm²，定格電流15Aのコンセント2個
- ニB 20A，2.0mm，定格電流20Aのコンセント2個
答えを見る
正解 ニB 20A，2.0mm，定格電流20Aのコンセント2個
要点20A配線用遮断器は電線1.6mm以上、コンセント20A以下
解説
配線用遮断器20Aの分岐回路では、電線は直径1.6mm以上、コンセントは定格20A以下を使える。2.0mm・20Aコンセント2個はこれを満たす。
- イ：30Aの遮断器には2.6mm（5.5mm²）以上が必要で、2.0mmは細すぎる。
- ロ：20Aの遮断器に30Aのコンセントは接続できない。
- ハ：30Aの遮断器に使えるコンセントは20A以上30A以下で、15Aは不可。
