令和5年度下期午前 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

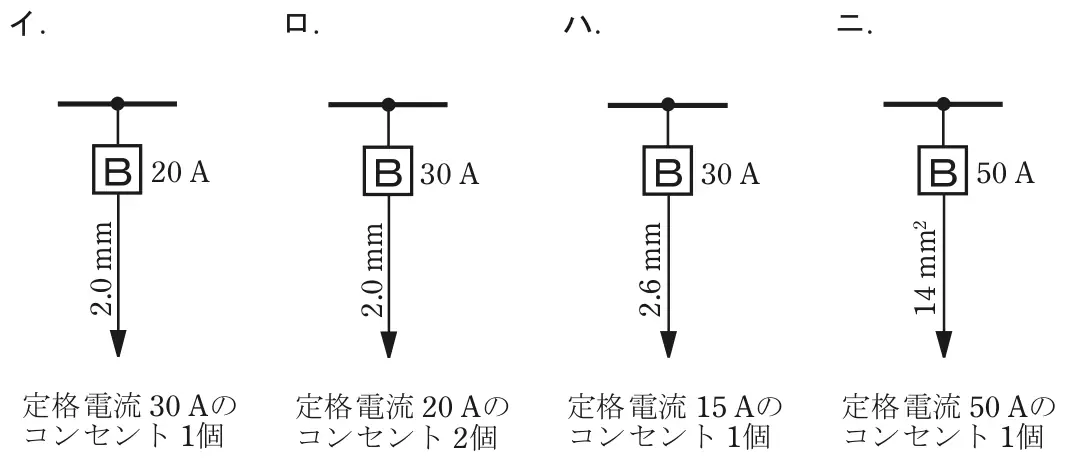

- イ配線用遮断器 20A 電線 2.0mm 定格電流30Aのコンセント1個
- ロ配線用遮断器 30A 電線 2.0mm 定格電流20Aのコンセント2個
- ハ配線用遮断器 30A 電線 2.6mm 定格電流15Aのコンセント1個
- ニ配線用遮断器 50A 電線 14mm² 定格電流50Aのコンセント1個
答えを見る
正解 ニ配線用遮断器 50A 電線 14mm² 定格電流50Aのコンセント1個
要点50Aの分岐回路は14mm²以上の電線と40〜50Aのコンセント
解説
正答はニです。50Aの配線用遮断器の分岐回路は、電線14mm²以上、コンセント定格40A以上50A以下で適合します。
イ：20Aの回路のコンセントは20A以下なので、30Aのコンセントは誤り。
ロ：30Aの回路は電線2.6mm以上が必要なので、2.0mmは誤り。
ハ：30Aの回路のコンセントは20A以上30A以下なので、15Aは誤り。
