令和6年度下期 第二種電気工事士 学科 問10 解説

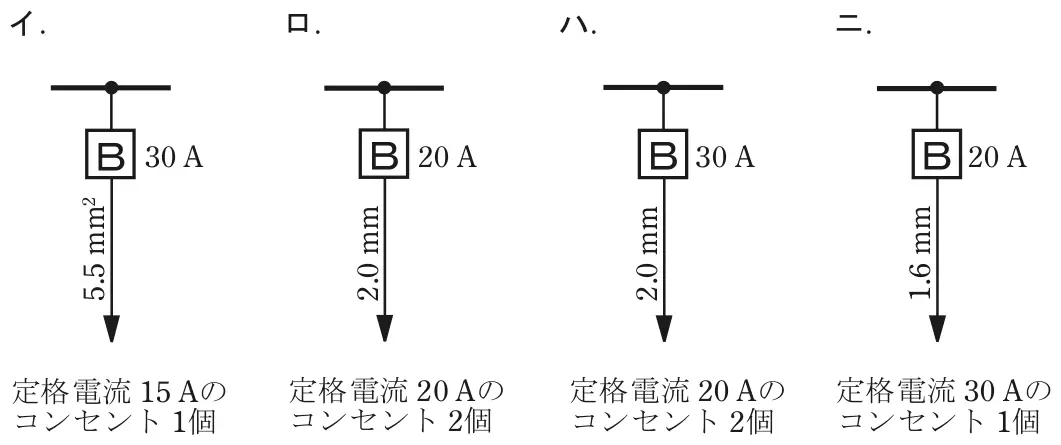

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 ロ
要点20A配線用遮断器の分岐は1.6mm以上、コンセント20A以下
解説
正答はロです。配線用遮断器20Aの分岐回路は、電線1.6mm以上、コンセントは20A以下なので、2.0mmと20Aコンセント2個は適合します。
イ：30Aの分岐回路のコンセントは20A以上30A以下が必要で、15Aコンセントは使えないので誤り。
ハ：30Aの分岐回路の電線は2.6mm（5.5mm²）以上が必要で、2.0mmでは細いので誤り。
ニ：20Aの分岐回路に30Aのコンセントは使えないので誤り。
