令和8年度上期 第二種電気工事士 学科 問10 解説

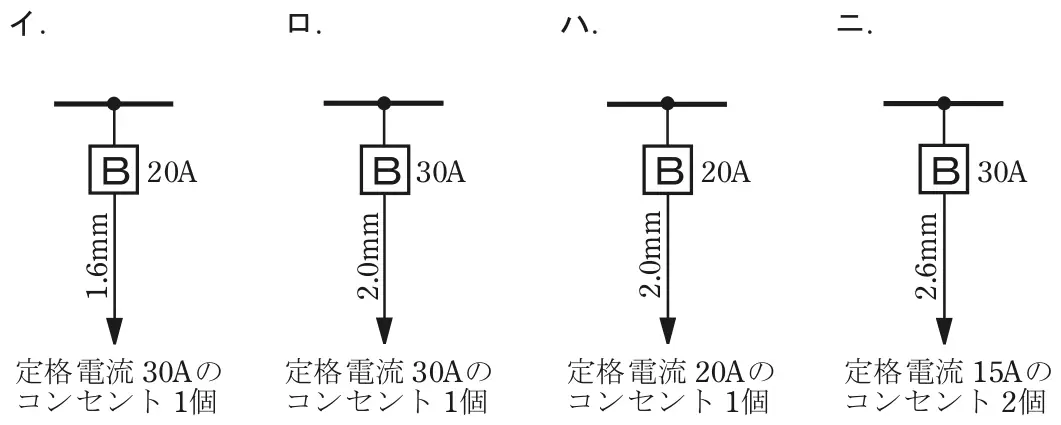

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 ハ
要点20A配線用遮断器は1.6mm以上の電線、20A以下のコンセント
解説
ハが正しい。20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセントは20A以下（15A・20A）を使う。2.0mmと20Aコンセントは条件を満たす。
- イ：20Aの遮断器に30Aのコンセントは使えないので誤り。
- ロ：30Aの遮断器の分岐回路は電線2.6mm（5.5mm²）以上が必要で、2.0mmは細すぎるので誤り。
- ニ：30Aの遮断器の分岐回路のコンセントは20A以上30A以下が必要で、15Aは使えないので誤り。
