令和6年度上期 第二種電気工事士 学科 問10 解説

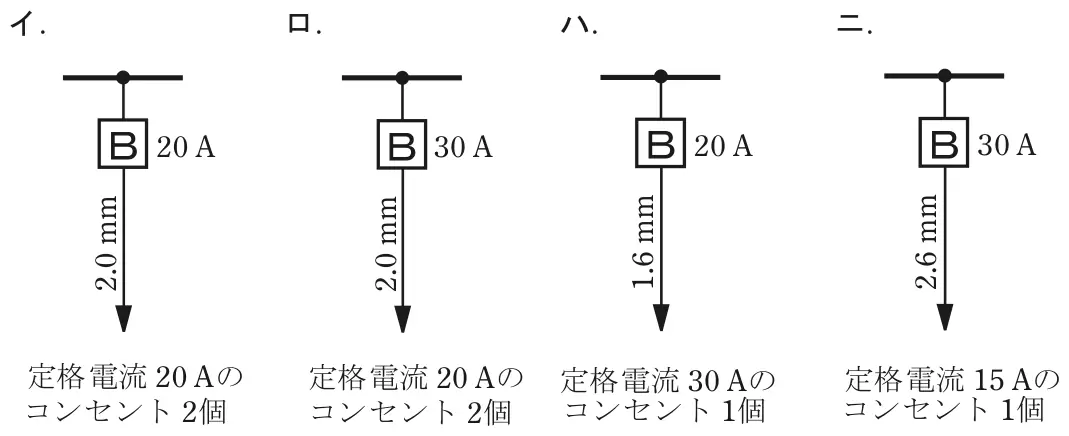

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 イ
要点20A配線用遮断器の分岐は1.6mm以上、コンセントは20A以下
解説
20Aの配線用遮断器の分岐回路は電線1.6mm以上、コンセントは20A以下なので、2.0mm・20Aコンセント2個のイは適合する。
- ロ：30A分岐回路には2.6mm以上（5.5mm²以上）が必要で、2.0mmでは誤り。
- ハ：20A配線用遮断器の回路に30Aのコンセントは使えない。
- ニ：30A分岐回路のコンセントは20A以上30A以下で、15Aは誤り。
