令和7年度下期 第二種電気工事士 学科 問10 解説

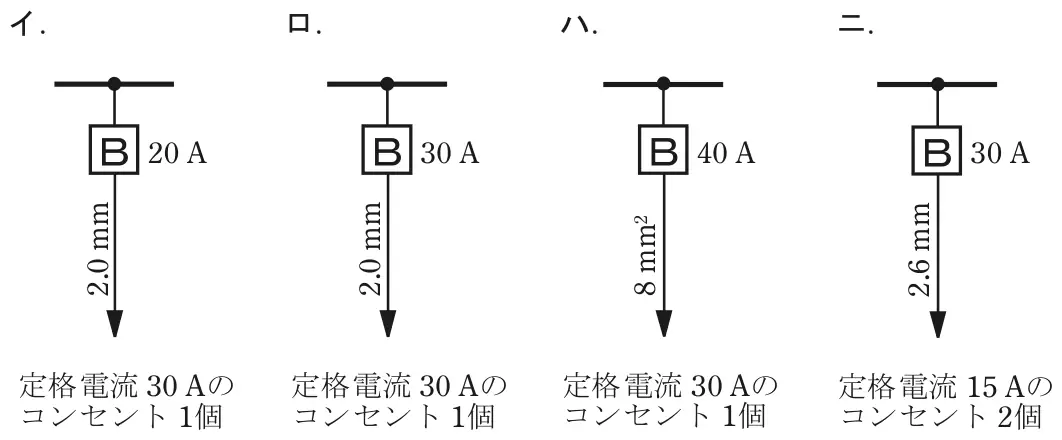

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 ハ
要点40A分岐は8mm²以上で30A以上40A以下のコンセント
解説
定格40Aの配線用遮断器の分岐回路は、電線が8mm²以上、コンセントは定格30A以上40A以下なので、ハが適切です。
イ：20A分岐に接続できるコンセントは20A以下なので、30Aは不可。
ロ：30A分岐の電線は2.6mm（5.5mm²）以上必要なので、2.0mmは不可。
ニ：30A分岐に接続できるコンセントは20A以上30A以下なので、15Aは不可。
