平成25年度下期 第二種電気工事士 学科 問10 解説

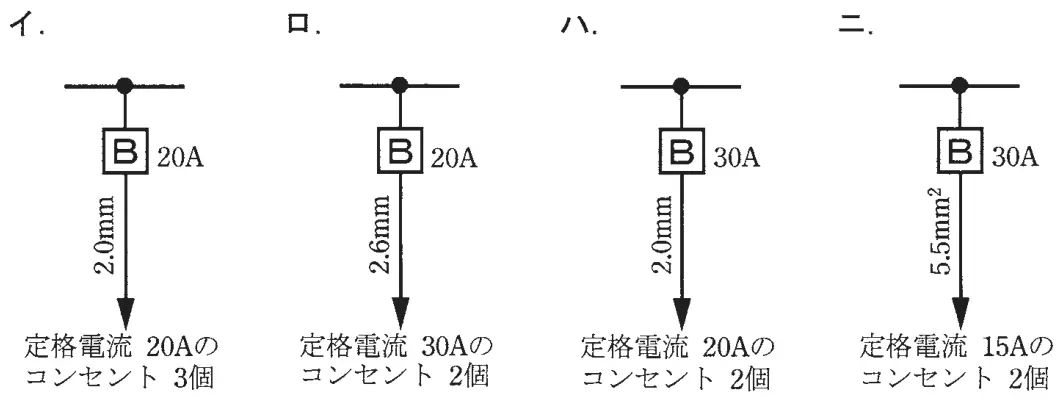

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは2〔m〕、配線用遮断器からコンセントまでは5〔m〕とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また、コンセントは兼用コンセントではないものとする。
- イB 20A、2.0mm、定格電流20Aのコンセント3個
- ロB 20A、2.6mm、定格電流30Aのコンセント2個
- ハB 30A、2.0mm、定格電流20Aのコンセント2個
- ニB 30A、5.5mm²、定格電流15Aのコンセント2個
答えを見る
正解 イB 20A、2.0mm、定格電流20Aのコンセント3個
要点20A配線用遮断器の分岐回路は1.6mm以上、20A以下のコンセント
解説
20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセントは20A以下なので、2.0mmと20Aコンセントのイは適切です（コンセントの個数に制限はありません）。
ロ：20Aの分岐回路に30Aのコンセントは使えないので誤り。
ハ：30Aの分岐回路は電線2.6mm（5.5mm²）以上が必要で、2.0mmでは細いので誤り。
ニ：30Aの分岐回路のコンセントは20A以上30A以下で、15Aは使えないので誤り。
