平成26年度上期 第二種電気工事士 学科 問10 解説

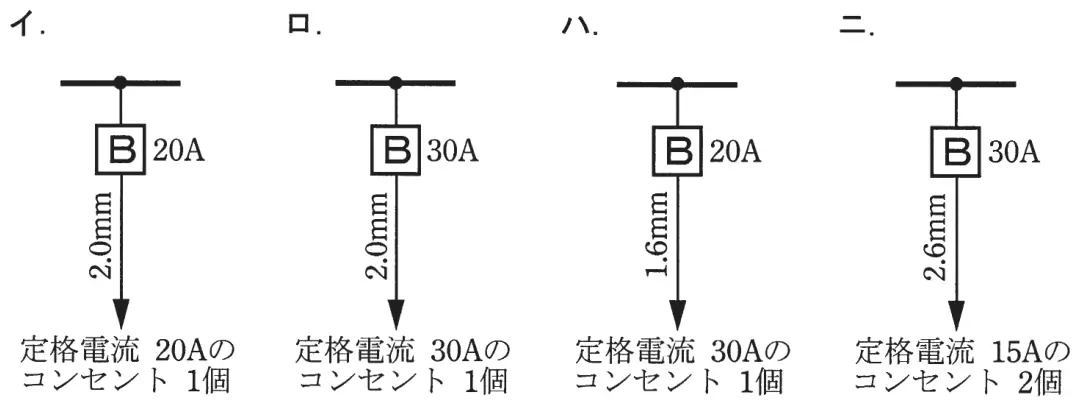

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3〔m〕、配線用遮断器からコンセントまでは8〔m〕とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また、コンセントは兼用コンセントではないものとする。
答えを見る
正解 イ
要点20A配線用遮断器は1.6mm以上・20A以下のコンセント
解説
20Aの配線用遮断器の分岐回路は電線1.6mm以上、コンセントは20A以下なので、イ（2.0mm・20A）は適切です。
- 分岐点から遮断器まで3mなので、この位置での施設は問題ない。
ロ：30A回路は電線2.6mm（5.5mm²）以上が必要で誤り。
ハ：20A回路に30Aコンセントは使えず誤り。
ニ：30A回路のコンセントは20A以上30A以下で、15Aは使えず誤り。
