平成26年度下期 第二種電気工事士 学科 問10 解説

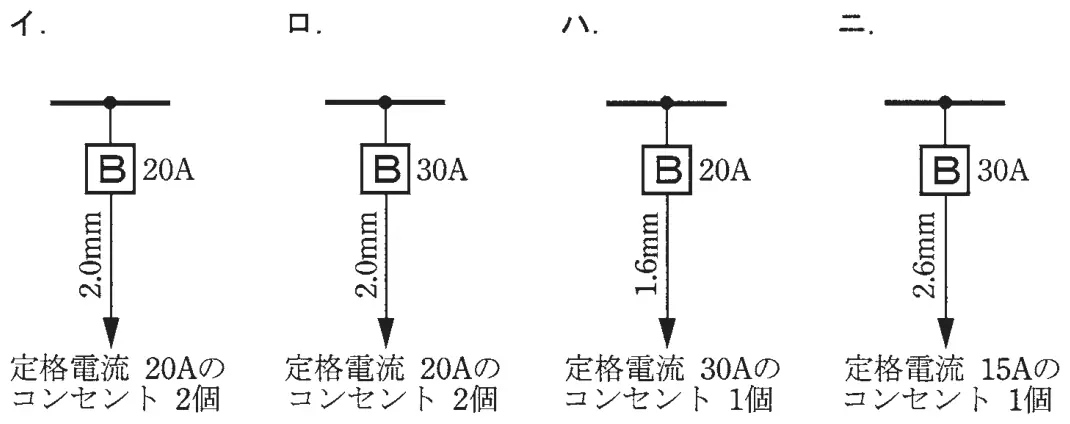

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3〔m〕、配線用遮断器からコンセントまでは8〔m〕とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また、コンセントは兼用コンセントではないものとする。
- イ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
- ロ（図記号）30A 2.0mm 定格電流20Aのコンセント2個
- ハ（図記号）20A 1.6mm 定格電流30Aのコンセント1個
- ニ（図記号）30A 2.6mm 定格電流15Aのコンセント1個
答えを見る
正解 イ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器は1.6mm以上・20A以下のコンセント
解説
20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセントは20A以下なので、2.0mm・20Aコンセントのイは適切。
主な組合せ：
- 20A配線用遮断器：1.6mm以上、コンセント20A以下
- 30A：2.6mm以上（5.5mm²以上）、コンセント20A以上30A以下
- ロ：30Aの遮断器に2.0mmは細すぎるので誤り。
- ハ：20Aの遮断器に30Aのコンセントは使えないので誤り。
- ニ：30Aの遮断器に15Aのコンセントは使えないので誤り。
なお分岐点から遮断器まで3mなので、開閉器の位置（原則3m以下）も問題ない。
