平成26年度下期 第二種電気工事士 学科 問46 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤、分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

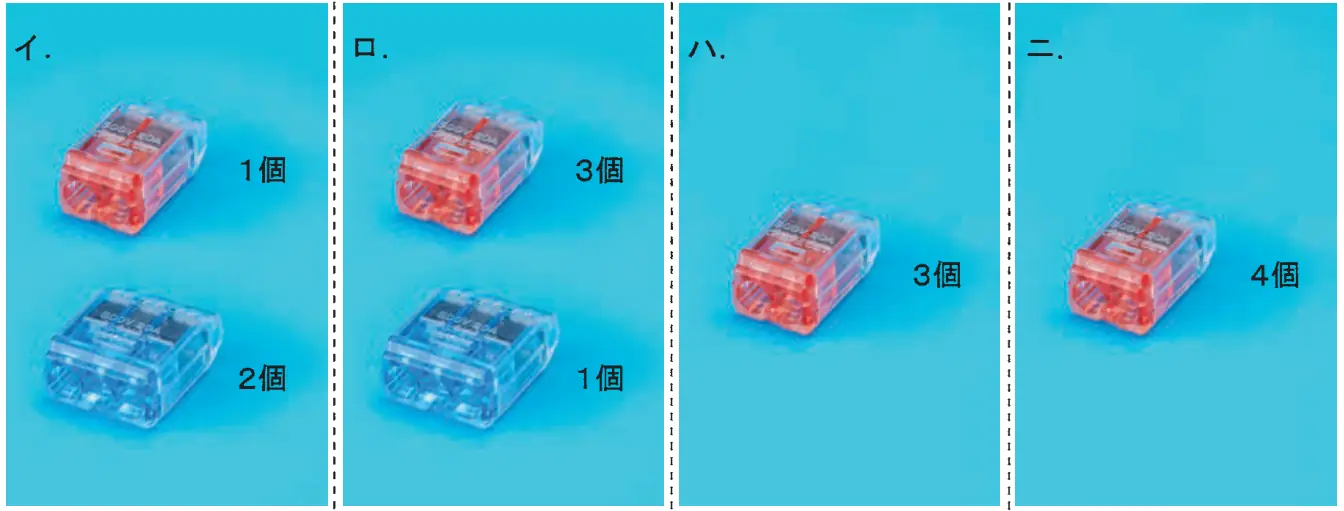

⑯で示すプルボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はIV1.6とする。
答えを見る
正解 ロ
要点差込形コネクタは接続する電線の本数に合わせる
解説
⑯のボックスの接続は、3路スイッチの渡り線2本（2本接続×2）、接地側（2本接続×1）、帰り線（3本接続×1）となり、2本用3個と3本用1個のロが正しい。
帰り線はスイッチから来て、この室の照明と⑭側の照明に分かれるので3本接続になる。
- イ、ハ、ニ：2本用・3本用の個数が接続内容と合わないので誤り。
