平成27年度下期 第二種電気工事士 学科 問10 解説

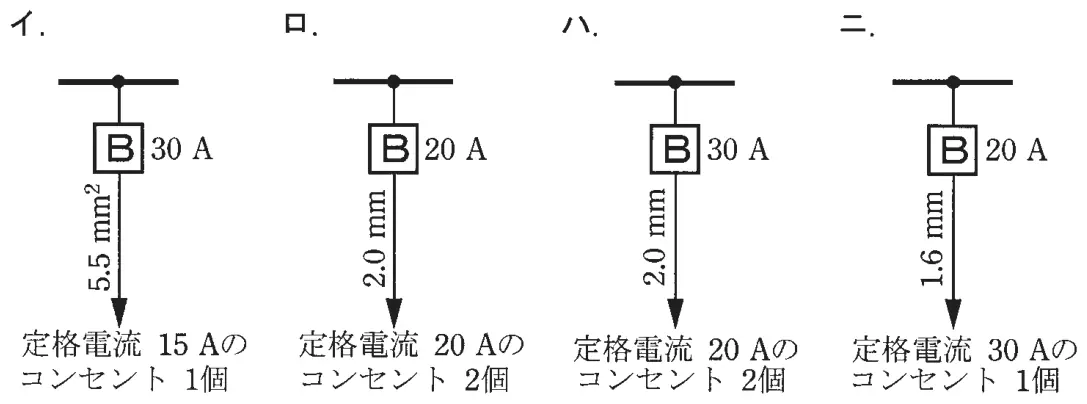

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イ（図記号）30A 5.5mm² 定格電流15Aのコンセント1個
- ロ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
- ハ（図記号）30A 2.0mm 定格電流20Aのコンセント2個
- ニ（図記号）20A 1.6mm 定格電流30Aのコンセント1個
答えを見る
正解 ロ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器の分岐回路は1.6mm以上、コンセントは20A以下
解説
20Aの配線用遮断器に2.0mmの電線と20Aのコンセントの組合せなのでロが正しい。
- 20A配線用遮断器の分岐回路は、電線1.6mm以上、コンセント20A以下。2.0mmは1.6mm以上なので適切。
イ：30A分岐回路のコンセントは20A以上30A以下が必要で、15Aは不可なので誤り。
ハ：30A分岐回路の電線は2.6mm（5.5mm²）以上が必要で、2.0mmは細すぎるので誤り。
ニ：20A分岐回路に30Aのコンセントは付けられないので誤り。
