平成28年度上期 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

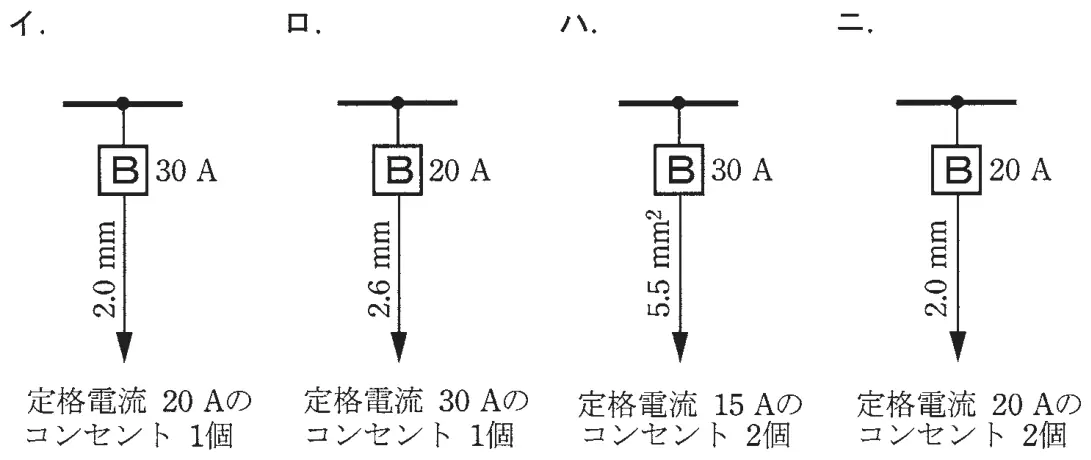

- イB 30A 2.0mm 定格電流20Aのコンセント1個
- ロB 20A 2.6mm 定格電流30Aのコンセント1個
- ハB 30A 5.5mm² 定格電流15Aのコンセント2個
- ニB 20A 2.0mm 定格電流20Aのコンセント2個
答えを見る
正解 ニB 20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器の分岐回路は1.6mm以上、コンセント20A以下
解説
配線用遮断器20Aの分岐回路は、電線1.6mm以上、コンセントは20A以下なので、2.0mmと20Aコンセント2個のニが適切です。
イ：30Aの分岐回路は電線2.6mm（5.5mm²）以上が必要で、2.0mmは細すぎるので不適切。
ロ：20Aの分岐回路に30Aのコンセントは使えないので不適切。
ハ：30Aの分岐回路のコンセントは20A以上30A以下で、15Aは使えないので不適切。
なお分岐点から遮断器まで3mなので、遮断器の位置は問題ありません。
