平成28年度下期 第二種電気工事士 学科 問44 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「一般形（JIS C 0303：2000構内電気設備の配線用図記号）」を使用している。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

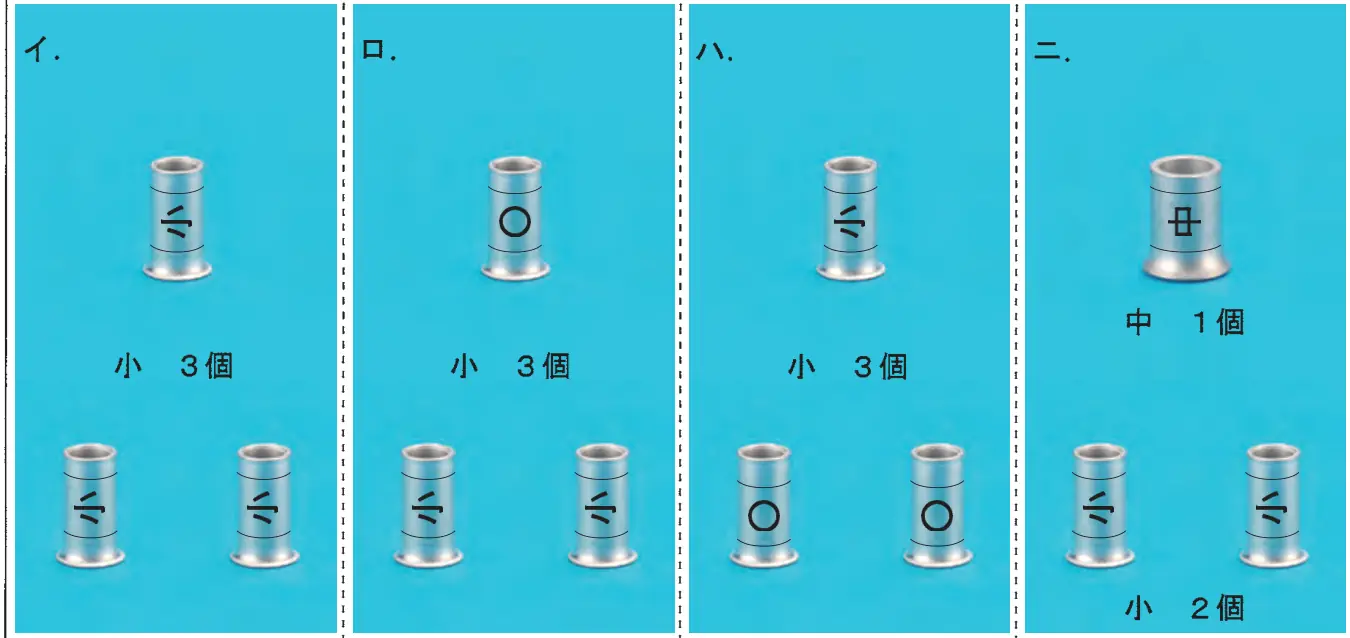

⑭で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び刻印との組合せで，正しいものは。
ただし，使用する電線はすべてIV1.6とし，写真に示すリングスリーブ中央の○，小，中は接続後の刻印を表す。
- イ小 3個
- ロ小 3個
- ハ小 3個
- ニ中 1個 小 2個
答えを見る
正解 ハ小 3個
要点1.6mm2本は小スリーブで刻印○、3〜4本は刻印小
解説
⑭のボックスは、電源（ⓑ）、⑯のスイッチ・コンセント、倉庫の照明をつなぐ。
- 接地側（白）：電源・コンセント・照明の3本 → 小、刻印「小」
- 非接地側（黒）：電源・スイッチとコンセントの2本 → 小、刻印「○」
- 返り線：スイッチ・照明の2本 → 小、刻印「○」
小3個（刻印○2個・小1個）のハが正しい。
イ・ロ：刻印の組合せが合わない。ニ：中スリーブは不要。
