平成28年度下期 第二種電気工事士 学科 問9 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

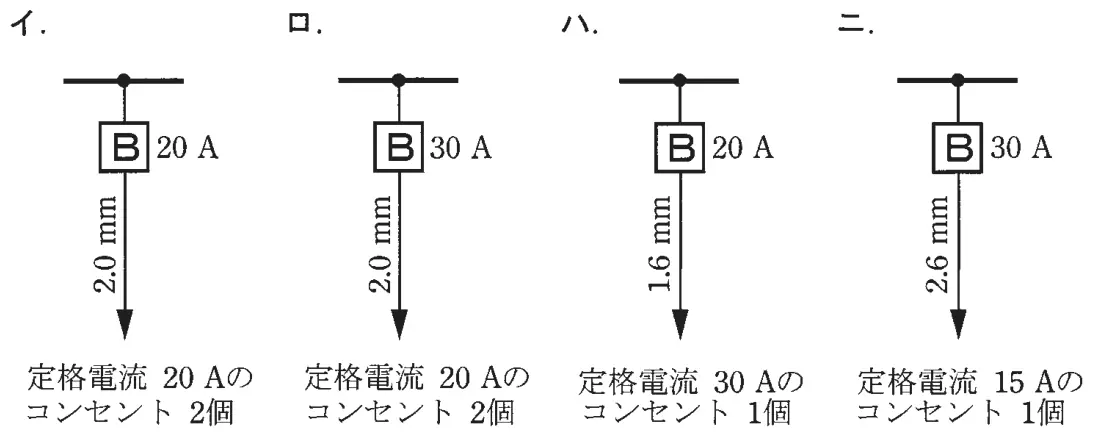

- イB 20A 2.0mm 定格電流20Aのコンセント2個
- ロB 30A 2.0mm 定格電流20Aのコンセント2個
- ハB 20A 1.6mm 定格電流30Aのコンセント1個
- ニB 30A 2.6mm 定格電流15Aのコンセント1個
答えを見る
正解 イB 20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器は1.6mm以上・コンセント20A以下
解説
配線用遮断器20Aの分岐回路は、電線1.6mm以上、コンセント20A以下とされる。イは2.0mm・20Aコンセント2個なので適切。
- 30Aの分岐回路は電線2.6mm以上、コンセント20A以上30A以下。
ロ：30A分岐に2.0mmでは細すぎるので誤り。
ハ：20A分岐に30Aコンセントは使えないので誤り。
ニ：30A分岐に15Aコンセントは使えないので誤り。
