平成29年度下期 第二種電気工事士 学科 問46 解説
配線図
図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑯で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小は接続後の刻印を表す。

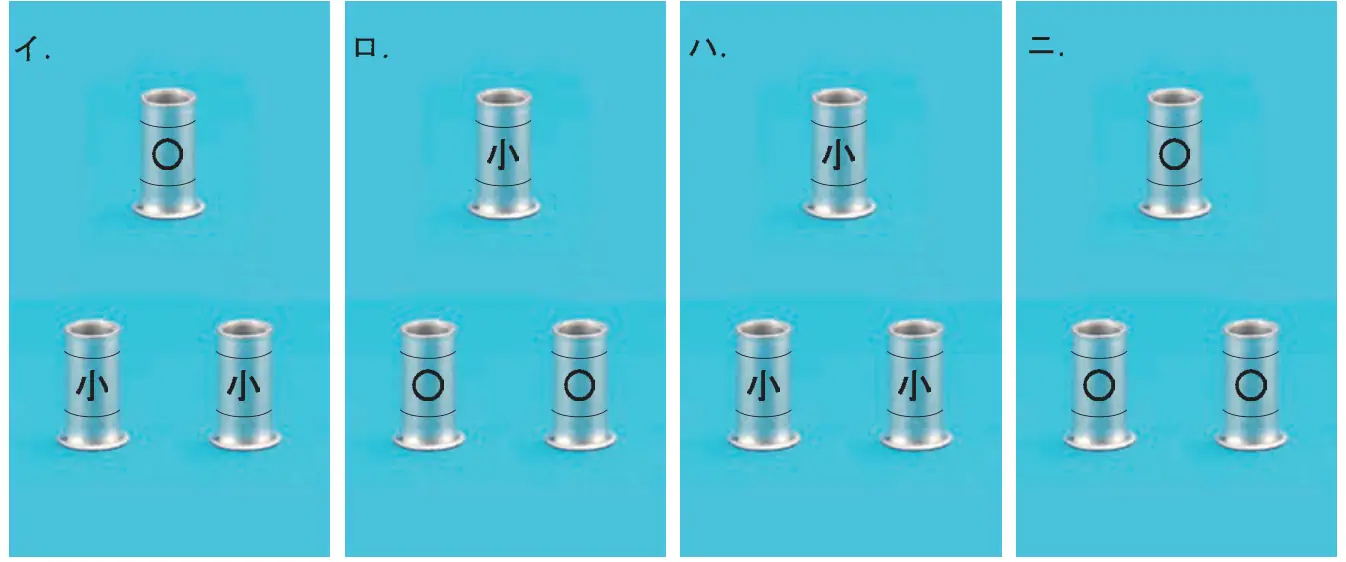

- イ刻印：○1個，小2個
- ロ刻印：小1個，○2個
- ハ刻印：小3個
- ニ刻印：○3個
答えを見る
正解 イ刻印：○1個，小2個
要点1.6mm2本は○、3〜4本は小の刻印
解説
⑯のボックスでは、2本の接続が1か所、3本の接続が2か所なので、刻印は○1個・小2個となる。
- 非接地側：電源・スイッチ・コンセントの3本→小
- 接地側：電源・コンセント・照明アの3本→小
- アの帰り線：スイッチ－照明アの2本→○
- ロ・ハ・ニ：本数に対応した刻印の数が合わないので誤り。
