令和4年度下期午前 第二種電気工事士 学科 問42 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑫で示すボックス内の接続をすべて圧着接続とした場合のリングスリーブの種類，個数及び圧着接続後の刻印の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，傍記RASの器具は2線式とする。

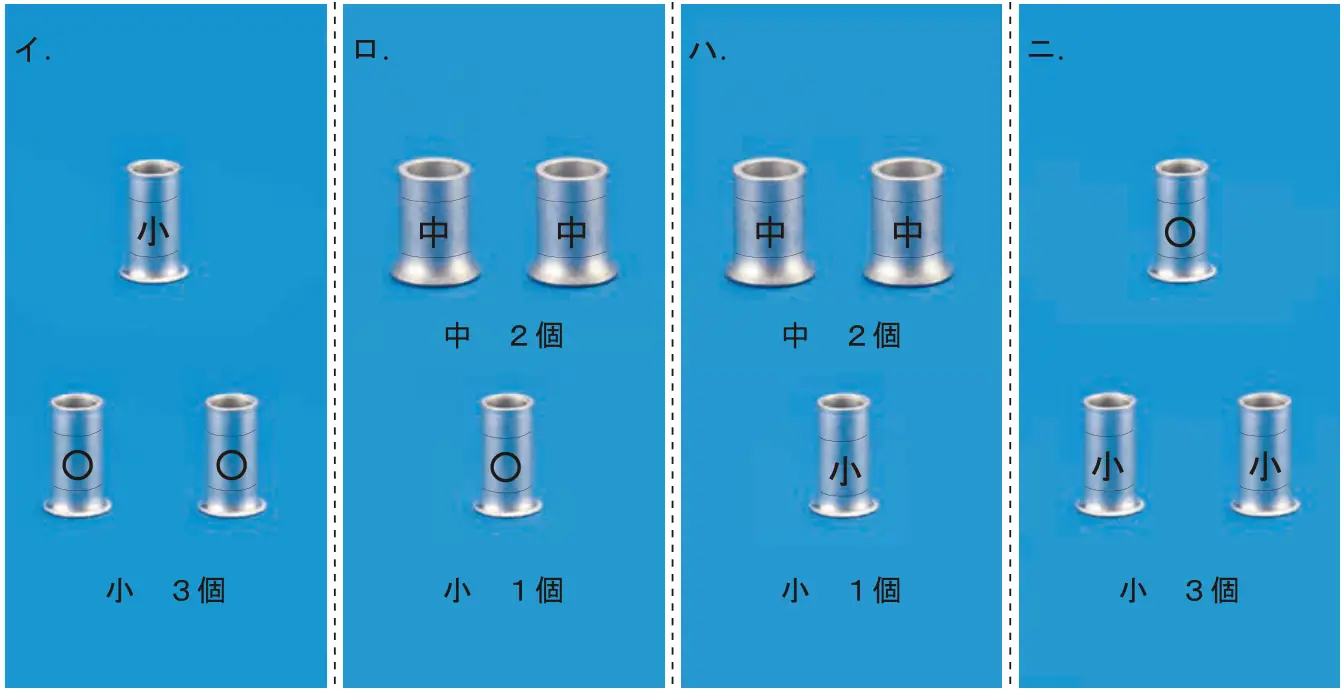

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小：3個（刻印：小，○，○）
- ロ中：2個（刻印：中，中） 小：1個（刻印：○）
- ハ中：2個（刻印：中，中） 小：1個（刻印：小）
- ニ小：3個（刻印：○，小，小）
答えを見る
正解 ニ小：3個（刻印：○，小，小）
要点1.6mm2本は小スリーブ刻印○、3〜4本は小スリーブ刻印小
解説
⑫の玄関のボックス内は、複線図にすると次の3箇所の接続になります。
- 白（接地側）：電源＋玄関DL＋ポーチ灯ソ＋洋室方向＝1.6mm×4本 → 小スリーブ・刻印「小」
- 黒（非接地側）：電源＋自動点滅器RASセ・RASソ＋洋室方向＝1.6mm×4本 → 小スリーブ・刻印「小」
- セの帰り線：RASセ＋DL＝1.6mm×2本 → 小スリーブ・刻印「○」
よって小3個（○、小、小）です。
イ：刻印の数が逆で誤り。
ロ・ハ：1.6mm×4本までは小スリーブでよく、中は不要なので誤り。
