平成30年度上期 第二種電気工事士 学科 問10 解説

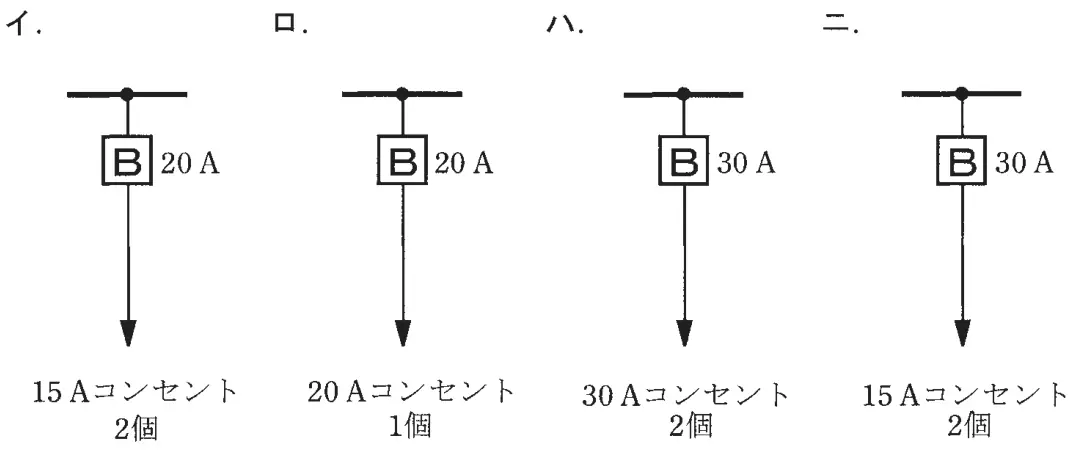

低圧屋内配線の分岐回路の設計で，配線用遮断器の定格電流とコンセントの組合せとして，不適切なものは。
- イ（図記号）20A 15Aコンセント 2個
- ロ（図記号）20A 20Aコンセント 1個
- ハ（図記号）30A 30Aコンセント 2個
- ニ（図記号）30A 15Aコンセント 2個
答えを見る
正解 ニ（図記号）30A 15Aコンセント 2個
要点30A分岐回路のコンセントは20A以上30A以下
解説
定格電流30Aの配線用遮断器で保護する分岐回路には20A以上30A以下のコンセントを使うので、15Aコンセントは不適切です。
イ：20A分岐回路には20A以下のコンセントを使えるので15A 2個は適切。
ロ：20A分岐回路に20Aコンセントは適切。
ハ：30A分岐回路に30Aコンセントは適切。
